閘閥又叫閘板閥，主要由閥體、閥蓋、閘板、閥桿、閥座和密封填料等部分組成，如圖1所示。

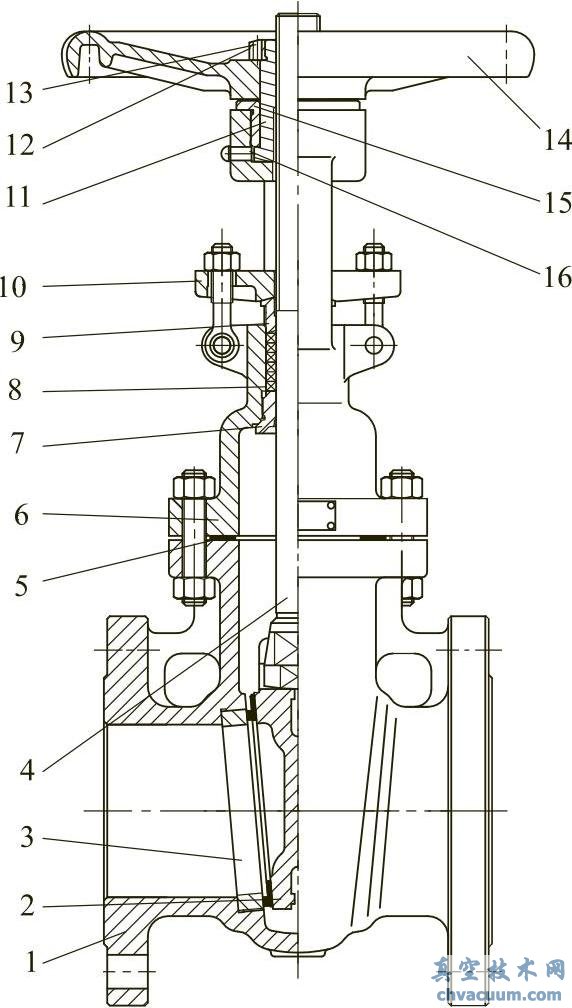

圖1 典型的閘閥結構

1—閥體；2—閘板；3—閥座；4—閥桿；5—墊片；6—閥蓋； 7—上密封座；8—填料；9—填料壓套；10—填料壓板； 11—閥桿螺母；12—鎖緊螺母；13—緊定螺釘； 14—手輪；15—軸承壓蓋；16—油杯

　　閘閥是啟閉件(閘板)，由閥桿帶動，沿閥座(密封面)做直線升降運動的閥門。一般，閘閥不可用來調節流量，只能作為截斷裝置使用，要么完全開啟，要么完全關閉。在各種類型的閥門中，閘閥是應用最廣泛的一種。既適用于常溫和常壓工況，也適用于高溫及低溫和高壓及低壓工況，并可以通過選用不同的材質，適用于各種不同的介質中。

　　閘閥具有如下優點：

　�、倭黧w阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流體阻力較小。

　�、诮Y(jié)構長度(與管道相連接的兩端面間的距離)較小。由于閘板呈圓盤狀，是垂直置于閥體內的，而截止閥閥瓣(也呈圓盤狀)是平行置于閥體內的，因而與截止閥相比，其結構長度較小。如PN16、DN150的截止閥，其結構長度為480mm，而同一參數的閘閥結構長度僅為350mm。

　�、蹎㈤]較省力。啟閉時閘板運動方向與介質流動方向相垂直，而截止閥閥瓣通常在關閉時的運動方向與閥座處介質流動方向相反，因而必須克服介質的作用力。所以與截止閥相比，閘閥的啟閉較為省力。

　�、芙橘|(zhì)流動方向不受限制。介質可從閘閥兩側任意方向流過閘閥，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

　�、萑�開時，密封面受工作介質的沖蝕很小。

　　⑥形體結構比較簡單，制造工藝性較好。

　　同時閘閥也存在一些缺點如下：

　�、倜芊饷嬉桩a(chǎn)生擦傷。啟閉時閘板與閥座相接觸的兩密封面之間有相對滑動，在介質推力作用下易產生擦傷，從而破壞密封性能，影響使用壽命。

　�、诹慵�較多，結構較復雜，制造與維修都較為困難，與截止閥相比成本較高。

　�、弁庑纬叽绾烷_啟高度都較大，所需安裝的空間亦較大。

　�、芤话汩l閥都有兩個密封副，給加工、研磨和維修增加了一些困難。

　　⑤操作行程大，啟閉時間長。由于開啟時需將閘板完全提升到閥座通道上方，關閉時又需將閘板全部落下阻斷閥座通道，所以閘板的啟閉行程很大，啟閉時間較長。
