彈性座封閘閥核心零部件主要有閥體、閥蓋、閥桿以及閘板等，如圖1所示。閘板采用球墨鑄鐵外全覆無毒橡膠(直接硫化丁腈橡膠或三元乙丙橡膠)制作而成。整個閥門的密封主要依靠橡膠閘板與鑄件接觸，通過橡膠因受力而產生微量彈性變形達到良好的密封效果，密封可靠，可達到零泄漏，且摩擦因數很小，磨損小，閥門在啟閉時力矩小，操作輕便，使用壽命長，無污染、耐蝕且外形美觀。

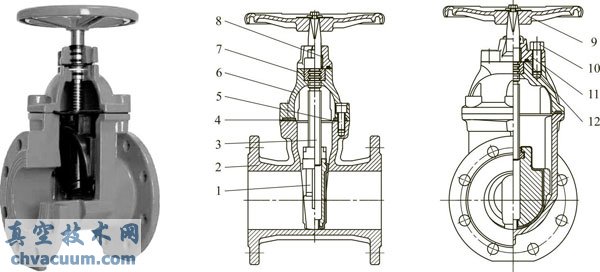

圖1 暗桿彈性座封閘閥

1—閘板;2—閥體;3—閥桿;4—密封墊;5—內六角螺釘;6—閥蓋;7—止推軸承; 8，12—O形圈;9—手輪;10—螺釘;11—壓蓋

　　彈性座封閘閥具有以下優點。

1、平底式閥座

　　傳統的金屬閘閥往往在通水清洗后即因外物諸如石頭、木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法開關緊密，而形成漏水現象，如圖2所示。彈性座封閘閥采用內腔底部無凹槽，底部與水管相同的平底設計，不易造成雜物淤積，密封始終如一，如圖3所示。

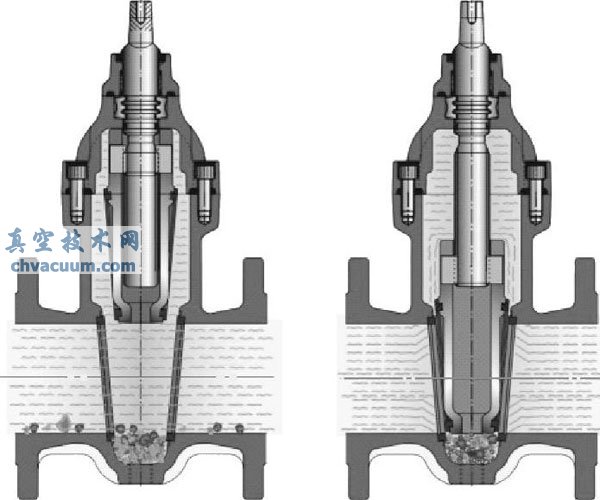

圖2 帶有顆粒的介質通過傳統金屬閥門時

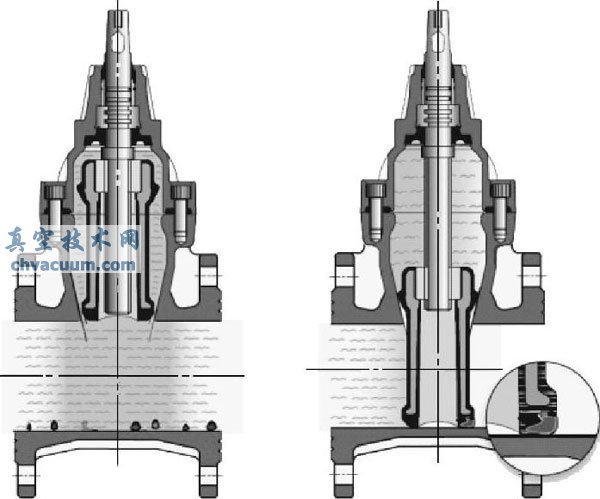

圖3 帶有顆粒的介質通過彈性座封閘閥時

2、閘板整體包膠

　　閘板采用高品質的橡膠進行整體內外包膠，一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵附著牢固，不易脫落及彈性記憶佳。

3、全部零件符合環保要求

　　彈性座封閘閥的閥體、閥蓋、支架、手輪、傳動帽等零件均用球墨鑄鐵制成，經特殊處理后采用高壓靜電噴涂工藝在內、外表面噴涂環氧樹脂粉末涂料，內件采用不銹鋼或銅合金，從而有效地防止了腐蝕的形成，且無污染、無毒、表面美觀。

4、流阻小、水頭損失少

　　彈性座封閘閥由于采用噴涂工藝，環氧樹脂涂層表面非常光滑，極大地降低了介質所流經通道的表面粗糙度，因此流阻小、水頭損失少;同時閥體底部設計為直通型也減少了流阻和水頭損失。

5、特殊軸密封

　　由于閥桿采用三道O形圈密封，一道防塵圈密封設計，可減少開關時的摩擦阻力，大幅度減少漏水現象。

6、防護裝置

　　避免了因井蓋失竊、行人跌傷而引發的訴訟、索賠�？芍苯勇袢氲叵碌膹椥蚤y座閘閥配有一套防護裝置，裝置頂部設有一個閥盒，打開閥盒上的蓋板可用加長的套筒扳手啟閉閥門，圖4所示為埋地式暗桿彈性座封閘閥。

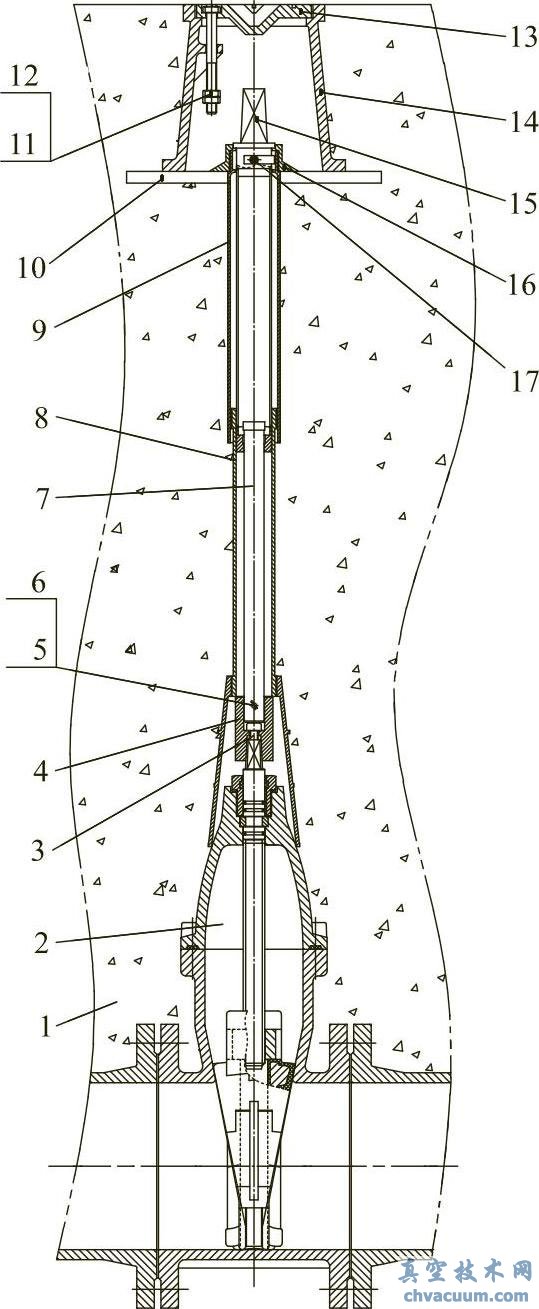

圖4 埋地式暗桿彈性座封閘閥

1—夯土層;2—閥門;3—內六角螺釘;4—連接方頭; 5—開口銷;6—定位銷;7—傳動桿;8，9—防護罩; 10—水泥硬面層;11—螺母;12—螺栓;13—蓋板; 14—閥盒;15—傳動帽;16—定位蓋;17—塑料卡環
