截止閥的閥桿螺紋位置的不同，可分為上螺紋閥桿和下螺紋閥桿。

1、上螺紋閥桿

　　圖1所示為各種類型的上螺紋閥桿的截止閥典型結構，傳動螺紋位于閥桿上部并處于閥蓋填料箱之外，螺紋不接觸介質，因此不會受到介質腐蝕，也便于潤滑。

　　上螺紋閥桿不易歪斜，能保證閥瓣與閥座的良好對中，有利于密封。填料函設計深度不受限制，易防止產生外泄漏。上螺紋閥桿適用于較大口徑、高溫、高壓或腐蝕性介質的截止閥。

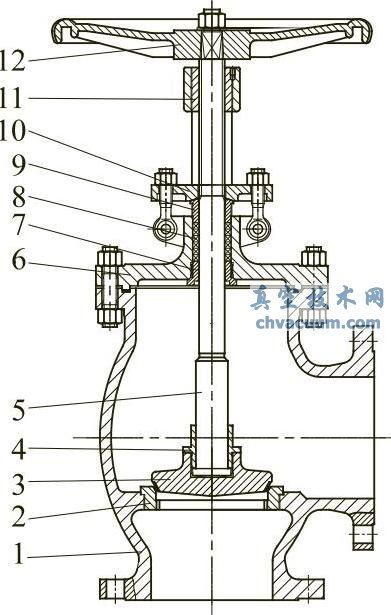

圖1 角式閥體截止閥

1—閥體；2—閥座；3—閥瓣；4—閥瓣蓋；5—閥桿； 6—閥蓋；7—上密封座；8—填料；9—填料壓套； 10—填料壓蓋；11—閥桿螺母；12—手輪

2、下螺紋閥桿

　　圖2所示為下螺紋傳動閥桿的截止閥典型結構，傳動螺紋位于閥桿下部，處于閥體腔內，與介質接觸，易受介質腐蝕，且無法潤滑。對黏度較大以及帶懸浮固體的介質，易凝液體，還會使螺紋卡塞。

　　下螺紋閥桿的優點是閥桿長度相對較短，從而可以減小閥門開啟的高度，通常用于小口徑、常溫和非腐蝕性、較潔凈介質的截止閥。

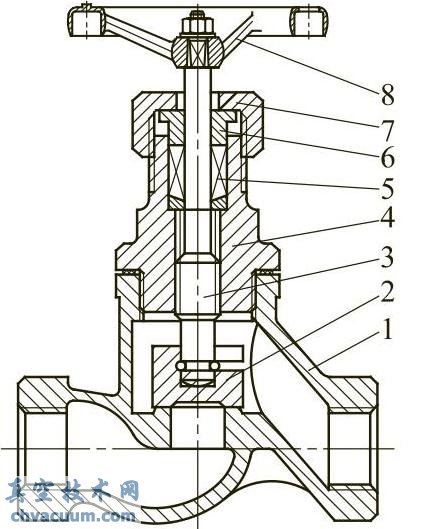

圖2 螺紋連接閥蓋截止閥

1—閥體；2—閥瓣；3—閥桿；4—閥蓋；5—填料； 6—填料壓套；7—螺套；8—手輪
