球閥閥座結構分析

2010-08-16 金衍臣 伯特利閥門集團有限公司

1、概述

  球閥的主要功能是切斷或接通管道中的流體通道。球閥的工作原理是借助驅動裝置在閥桿上端施加一定的轉矩傳給球體,使其旋轉90°,完成開啟或關閉閥門的動作。球閥閥座的密封原理依其結構而異,常用的閥座結構可分為固定閥座浮動球體與浮動閥座固定球體兩大類。當閥座固定球體浮動時,在流體壓力作用下球體在流體流動方向產生位移,使它與閥后閥座密封而更緊密地接觸,即在該密封面上的比壓增大,形成單面密封,同時,閥前閥座密封面上的比壓相應減小,往往不保證密封。當閥座浮動球體固定時,流體壓力不能使球體產生位移,而是閥座借助于彈簧或流體推力壓向球體,建立密封比壓。

2、結構

2.1、軟密封閥座

(1)普通式

  普通閥座(圖1)的特點是在預緊力或流體壓力作用下閥座與球體壓緊,并使閥座材料產生彈塑性變形而達到密封,其密封效果取決于閥座在流體壓力或預緊力的作用下補償球體圓度和表面微觀不平度的能力。因此,閥座與球體之間必須具有足夠大的密封比壓。

普通閥座

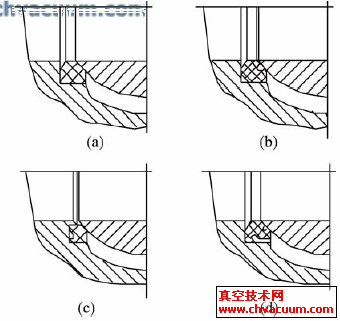

(a)圓弧式 (b)錐面式 (c)帶防火式 (d)帶內環式

圖1 普通閥座

(2)彈性式

  彈性閥座(圖2)借助于彈性元件,如金屬彈簧架和彈簧等,在預緊力或流體壓力下產生彈性變形,以補償溫差、壓力和磨損等外界條件變化對球體密封性能的影響。

彈性閥座

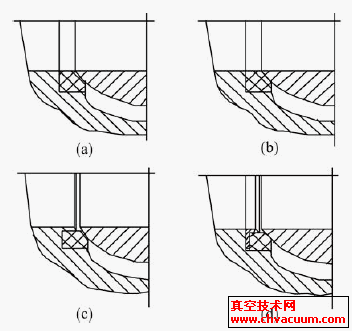

(a)單斜面式 (b)雙斜面雙線式 (c)V形線型自封式 (d)特殊式

圖2 彈性閥座

  更多球閥閥座的結構形式請見:

  http://www.healwit.com.cn/valve/ball-valve/053341.html

  關于球閥閥座的常用材料請閱讀:

  http://www.healwit.com.cn/valve/ball-valve/053342.html

4、結語

  閥座和密封圈是球閥的關鍵部件。密封圈應具有優良的穩定性, 較小的摩擦系數, 不易老化, 密封性能好。閥座應具有一定的強度和剛度, 間隙適中, 受壓時不易變形。金屬密封閥座應滿足高溫、高壓、強腐蝕、超低溫、零泄漏、長壽命、防火安全和耐壓耐磨等功能。

參考文獻

  〔1〕 陸培文. 實用閥門設計手冊〔M 〕. 北京: 機械工業出版社, 2002.
  〔2〕 周明衡. 管路附件設計選用手冊〔M 〕. 北京: 化學工業出版社, 2004.
  〔3〕 章華友. 球閥設計與選用〔M 〕. 北京; 北京科學技術出版社, 2004.
