V形金屬密封球閥是一種90°回轉的緊湊結構調節型球閥。球體是一個帶有V形流通截面的半球體，固定球結構，單閥座，緊湊型整體式閥體，短的結構長度，對夾式R1型或法蘭式R21型連接。如圖1所示。

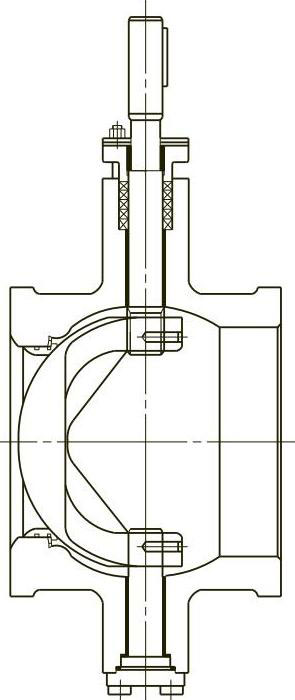

圖1 V形金屬密封球閥

　　其結構特征在于關閉件是一個V形缺口的半球，可以從閥體的一側裝入閥腔，這樣閥體可以設計成整體式。上下兩個固定軸從兩端插入，上軸的頭部采用花鍵結構與球體相連接，傳遞操作力矩。密封座是

　　V形金屬密封球閥316不銹鋼基體上堆焊鈷基合金硬化，密封座與閥體間的密封是PTFE包覆的橡膠彈性體，并用一個In-conel 625鋼絲制作的五角形鋼絲彈簧提供一個預緊力，閥座的銳利邊緣與扇形缺口的球面接觸，可防止污垢的黏附，并刮削球面上的纖維介質，可滿足ISO 5208標準D密封等級10倍的密封要求。相當于標準ANSI/FCI 70-2Ⅳ級最大泄漏量的1/100。閥座亦可以設計成軟密封。產品主要是用作控制閥，其調節特性為等百分比特性，可配以小流量低CV值的V形球體，配以衰減器可減少噪聲和氣蝕，適用于高濃度介質設計，具有耐蝕的閥座。

　　閥門的壓力等級ANSI Class150，Class 300，公稱尺寸DN25～400(縮徑)結構長度符合ANSI B16.10短閥體結構。溫度-40～250℃，固有特性等百分比，密封性能達到10倍的ISO 5208標準D的泄漏量，閥體材料WCB、CF8M和鈦合金�？晒┻x擇的結構方案有多種形式(圖2)。

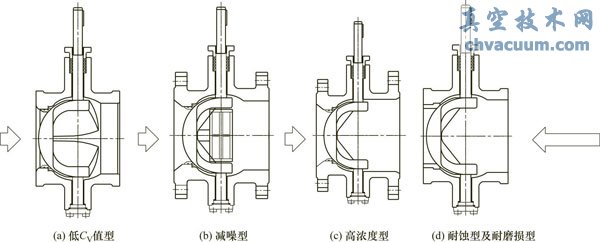

圖2 V形金屬密封球閥結構選型

　�、俚虲V值型安裝在DN25的閥體內，有四個可供選擇的低CV值的球體，其最大CV值分別為0.5、1.5、5及15。

　　②減噪型減少噪聲及氣蝕的衰減器置于球體的V形通道，用于DN50～400的球閥。

　�、鄹邼舛刃涂捎糜�18%中等濃度的紙漿，出口的通道直徑大于進口通道的通徑。其擴徑分別為DN80/DN100、DN100/DN150、DN150/DN200和DN200/DN250。

　�、苣臀g型及耐磨損型密封座用鎢鉻鈷合金襯套替代，介質反向流動以保證其耐用性，為非緊密封控制閥。

　　閥門的流量系數列于表1。閥門最大允許的泄漏列于表2。

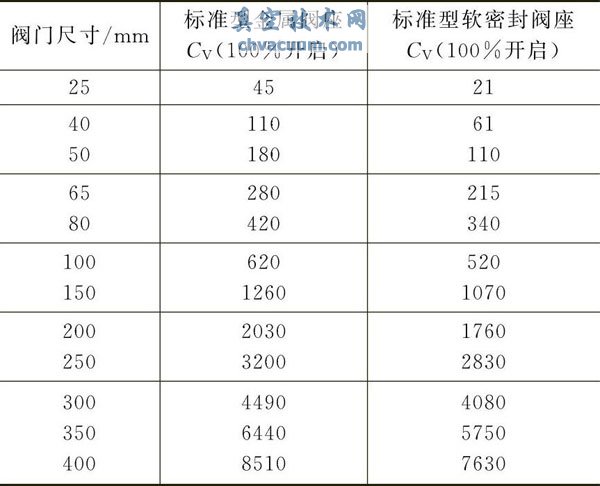

表1 V形球閥的流量系數

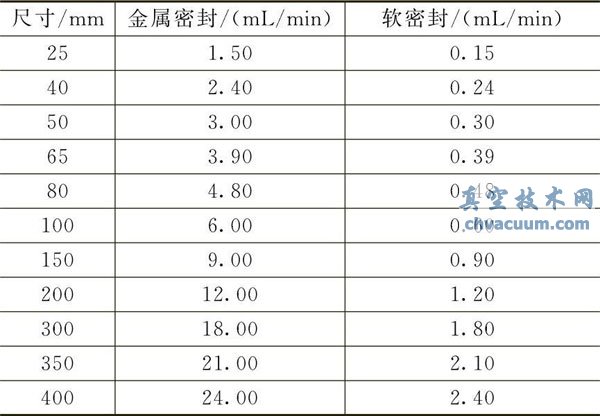

表2 V形球閥門最大允許的泄漏

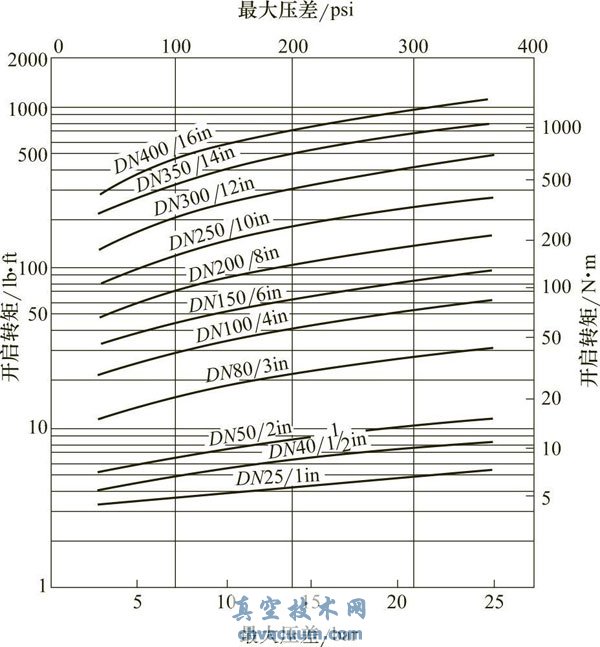

　　圖3表示R系列V形球閥的轉矩圖，橫坐標表示閥門兩端的工作壓差，縱坐標表開啟轉矩。

圖3 V形球閥的轉矩

　　標準型V形球閥的零件材料如表3所示。

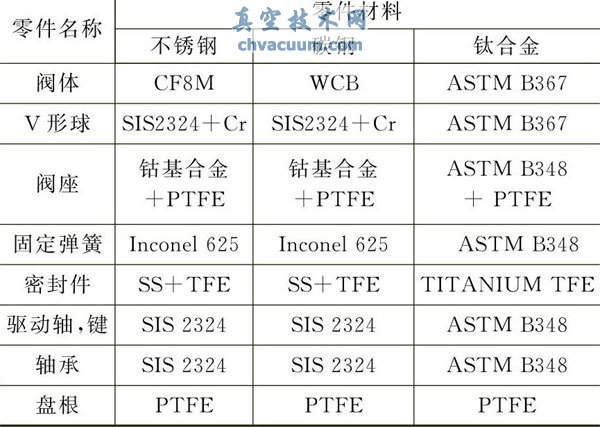

表3 V形球閥零件的材料
