Cameron公司的T34型金屬硬密封球閥是在原T31和T34型管線球閥基礎上發展起來的。對于某些應用場合，軟密封結構不適宜使用，T34型提供一種金屬密封，其設計是球面和密封座表面噴涂碳化鎢或碳化鉻，來阻止球體、密封座的磨損和腐蝕，適合用于氣-固或液-固兩相流動的場合。T34和TB4型金屬密封球閥的公稱尺寸為2～48in(50～1200mm)，壓力等級Class150～2500(PN20～320)，使用溫度-50～375℉(-46～190℃)其密封座的結構如圖1所示。密封座背部碟形彈簧提供在低壓工況下的氣泡級密封。

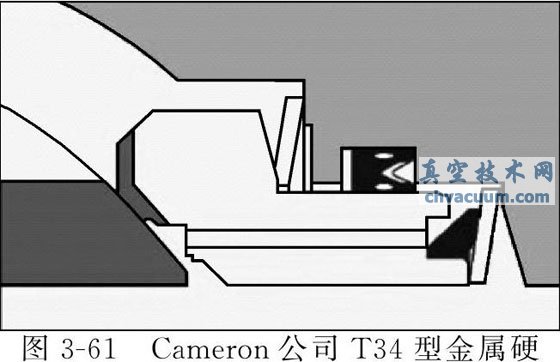

圖1 Cameron公司T34型金屬硬密封球閥密封座的結構

　　在管線球閥系列產品上為擴大應用領域而采用金屬密封閥座的尚有美國Velan公司，圖2所示就是該公司金屬密封座的一種結構。這種結構除了螺旋彈簧提供閥座預緊力之外，金屬密封座唇部，提供一個介質壓力作用而引起的壓緊力，提高密封性能的可靠性。

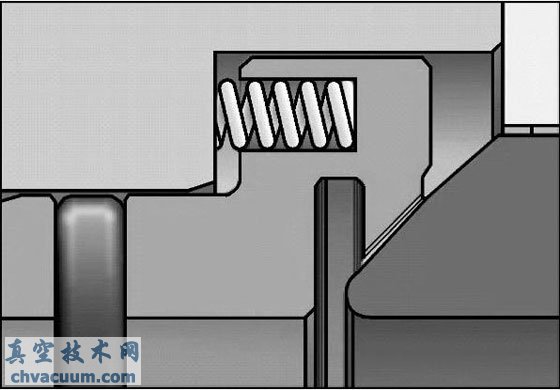

圖2 Velan金屬硬密封

　　這種硬密封球閥只用于溫度不超過200℃的一般磨損工況，如污水處理，物料輸送等場合。
