介紹了升降式止回閥的結構和性能參數，論述了各種工況下中法蘭螺栓的校核計算方法。

1、概述

　　升降式止回閥的閥蓋通過嵌入閥體中法蘭的4個M20 螺栓( 柱) 連接成一個整體。螺栓要承受各種條件下壓緊密封所需的力，如彈簧力、介質壓力和密封圈壓緊力等。為保證螺栓強度，依據相關標準的要求，對中法蘭螺栓進行了校核。

2、主要參數

　　升降式止回閥由閥體、閥蓋、閥瓣、彈簧、墊片和螺栓等組成( 圖1) ，其主要設計參數見表1。

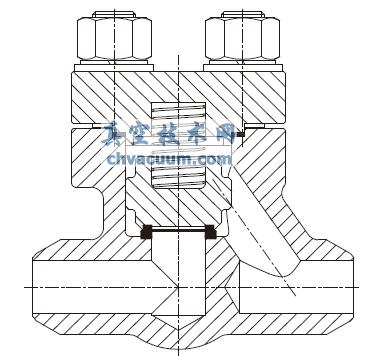

圖1 升降式止回閥

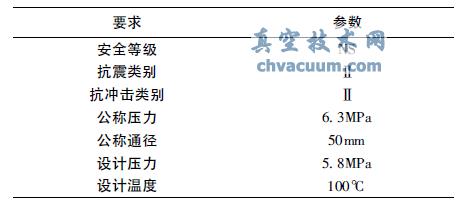

表1 主要設計參數

結語

　　通過對中法蘭螺栓的校核，驗證了在保證螺栓強度的情況下，各種工況所加入的螺栓預緊力能保持密封結構的密封性。
