導閥的工作原理與設計制造

2009-02-21 陳玉龍 安徽來安閥門有限公司

導閥的工作原理

     導閥由閥體、下閥瓣、頂桿、放氣接頭、上閥瓣、彈簧和泄放閥等組成。

      在正常工況下,導閥上閥瓣處于關閉狀態,導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內,使主閥瓣關閉。當管道介質壓力異常,達到或超過設定的整定壓力時,導閥下閥瓣在介質壓力的作用下關閉,切斷管道介質進入主閥瓣上方的通道,同時導閥上閥瓣被頂桿頂起,即導閥開啟,主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強力作用下,瞬時開啟,將管道介質從主閥的出口迅速大量排出,使管道介質壓力恢復到正常的工作壓力,保證系統的安全。當管道壓力降到系統設定的整定壓力的約90%時,導閥上閥瓣在彈簧的作用下關閉,同時導閥下閥瓣被頂桿頂開,管道介質通過下閥瓣進入主閥瓣上方的氣室,主閥瓣在壓差作用下關閉,保證了系統的正常運行。

  當發現管道介質壓力異常,而導閥失靈未能開啟時,可手動打開導閥上的泄放閥,釋放主閥瓣上方氣室內的介質,使主閥瓣開啟,釋放管道中的介質異常壓力,保證系統的安全。

導閥的設計制造

       導閥必須進行嚴格的設計計算,特別是彈簧、導閥閥體、上閥瓣及下閥瓣等主要零部件應進行設計計算。

(1) 導閥彈簧

導閥彈簧

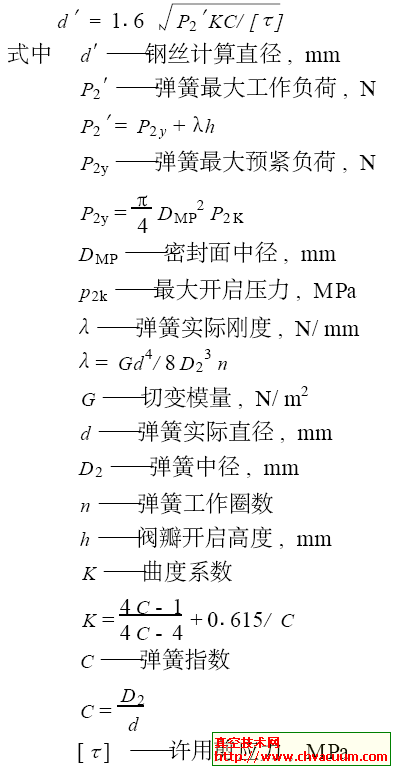

 鋼絲直徑d′的計算

(2) 零件加工

       導閥零部件的幾何尺寸加工精度,即尺寸公差、形位公差及表面粗糙度要求都比較高,加工時必須嚴格控制,嚴格檢驗,否則將導致導閥裝配后無法正常工作。
