共面波導線(CPW)被廣泛用于測量鐵電薄膜的復介電常數。共面波導電路通常被制作在沉淀了薄膜的鋁制基片上，該文分析了薄膜的復介電常數與共面波導(CPW)的尺寸與諧振頻率、品質因數之間的關系。由于鐵電薄膜通常是中低損耗材料，并且厚度很薄，所以周邊環境對介電常數的測量結果準確度有較大的影響。為了獲得更高的測試靈敏度的同時獲得更高的準確度，該文對共面波導諧振器(CPW)在不同尺寸條件下，諧振頻率的改變，品質因數的變化和高次模抑制進行了分析，結果顯示最優結構尺寸是共面波導的縫隙寬度等于共面波導的厚度，同時，縫隙的寬度不能超過共面波導微帶線寬度的兩倍(2s)。

　　電路和電子元器件的發展趨勢是更加的小型化，集成化。由于功能薄膜材料的快速發展，鐵電材料被廣泛應用于各種高速電子和微波電路中。伴隨著鐵電材料在微波電路和系統中的廣泛應用，新型材料不斷被研究，薄膜制造工藝不斷被優化。為了更好地引導這些研究，就必須準確地測量鐵電薄膜的復介電常數。鐵電薄膜通常被制作在成本低廉且擁有較小的介電損耗特性的鋁制基片上，前人提出了許多測量鐵電薄膜復介電常數的方法，例如：波導法，諧振腔法，自由空間法，數字電容法，全波分析方法，傳輸線法。其中，共面波導線作為基本結構常被用于測量鐵電薄膜的復介電常數。由于鐵電薄膜很薄的特點，測量的準確度和精確度受測試諧振器結構和測試環境很大的影響。

　　該文分析了共面波導(CPW)諧振器不同結構尺寸(CPW 縫隙寬度，波導基片厚度，微帶線寬度以及CPW 諧振器與同軸饋線端距離)對諧振頻率、品質因數及高次模的影響。研究結果表明，當共面波導的縫隙寬度相當于共面波導的基片厚度，同時，縫隙的寬度不能超過共面波導微帶線寬度的兩倍(2s)時，共面波導達到最優結構尺寸。此時，高次模得到良好的抑制。

　　1、理論

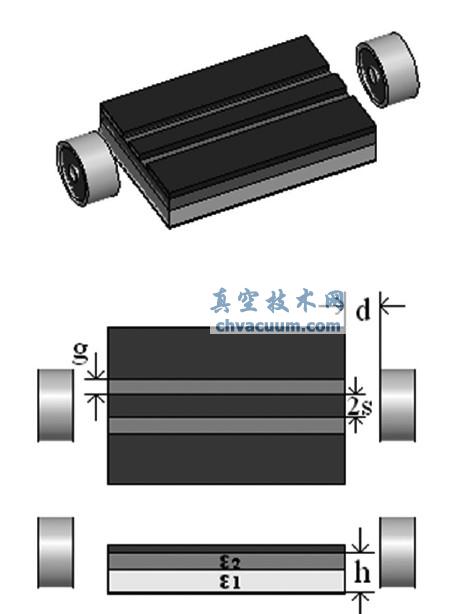

　　本文使用的多層共面波導諧振器與同軸耦合饋線端口三維示意圖如圖1 所示。

圖1 多層共面波導示意圖

　　此次研究所使用的鐵電材料已經被制作于此鋁制基片上。共面波導(CPW)結構的尺寸如圖1 所示。其中，"g"、"h" 和"2s" 分別表示共面波導諧振器(CPW)的縫隙寬度、波導基片厚度和微帶線寬度。"d" 表示共面波導(CPW)與同軸耦合饋線端面之間的距離。同軸饋線內導體正對共面波導微帶線的中心。"ε1" 表示鋁制基片的介電常數;"ε2" 表示鐵電薄膜的介電常數。

　　結論

　　在本文中，共面波導(CPW)諧振器作為最基本的結構被應用于對鐵電薄膜復介電常數的測量。本文考察了CPW 諧振器的結構參數(中心微帶寬度(2s)，縫隙寬度，耦合距離，基片厚度等)，建立了共面波導(CPW)諧振器平面模型和三維模型結構，使用商用軟件HFSS對CPW 諧振器進行三位電磁場仿真。仿真并討論了中心微帶寬度(2s)，縫隙寬度，耦合距離，基片厚度之間的關系，以及"s"，"g"，"d"，"h" 對CPW 諧振器諧振頻率，品質因數和高次模的影響。最后，結果顯示，當諧振器的尺寸滿足"2s≥g=h" 的條件時，CPW 諧振器諧振頻率附近的寄生模式能夠被有效抑制，介電常數測量的精確度也可以得到進一步的升。
