緣介質表面流注發展是沿面閃絡中重要的物理過程，研究介質表面流注發展特性有助于揭示絕緣介質和流注放電之間的作用關系，加深對沿面閃絡機制的認識。利用光電倍增管測量了絕緣介質表面的流注發展特性，其中被測絕緣介質是由兩種厚度為5mm 的絕緣介質層層相疊組成的。通過改變被測試品中兩種絕緣介質的體積，可以定量的估計絕緣介質的介電常數(容性)和表面性能對沿面流注發展特性的影響。試驗中，測量了尼龍和聚四氟乙烯、復合絕緣材料和聚四氟乙烯兩種組合試品的表面流注穩定傳播電場和傳播速度，發現絕緣介質表面性能對流注發展的影響很大。此外，3 種絕緣介質中復合絕緣材料的表面性能最不利于流注的傳播。

　　引言

　　輸電線路和電力設備的外絕緣問題影響著電力系統的正常和安全運行。隨著特高壓輸電線路的大面積建設，電壓等級升高后，輸電線路和電力設備的絕緣問題將更加突出，直接影響著電網的供電質量。因此，外絕緣問題一直是電力系統研究的重點和熱點問題。

　　絕緣介質表面流注的發展過程是發生先導和沿面閃絡前的重要階段，研究絕緣介質表面流注發展過程有助于揭示絕緣介質和流注放電之間的相互作用關系，加深對絕緣介質沿面放電機制的認識。目前，國內外對空氣中流注的發展特性進行了大量的試驗和仿真研究，而由于絕緣介質表面流注的發展特性的復雜性，直到現在很多問題都沒有得到解決。Allen 等人研究了不同絕緣介質表面流注的發展特性，發現絕緣介質對流注的發展特性有很大的影響，并提出絕緣介質介電常數和表面性能(電荷積累和附著、光致電子發射的能力)是影響沿面流注發展的重要因素。他們的研究雖然提出了多種影響因素作用于流注發展的機制，但是并沒有定量的描述各個因素對于流注發展作用的大小，因此，不能準確地說明各個絕緣介質表面流注發展特性存在差異的原因。

　　本文在前人研究的基礎上利用試驗定量的描述絕緣介質介電常數和表面性能(電荷積累和附著、光致電子發射的能力)對絕緣介質表面流注穩定傳播場強和傳播速度的影響大小。被測試品是由兩種厚度為5 mm 的絕緣介質層層相疊組成，通過改變被測試品中兩種絕緣介質的體積，實現了在不改變表面性能的情況下而改變絕緣介質整體的介電常數。試驗中，測量了尼龍和聚四氟乙烯、復合絕緣材料和聚四氟乙烯兩種組合試品表面流注穩定傳播電場和傳播速度，定量分析了這3 種絕緣介質的介電常數和表面性能對流注發展特性的影響大小。

1、試驗裝置及方案

　　試驗采用三電極結構,絕緣介質垂直放置于兩平板電極之間。試驗?zāi)Ｐ图皽y(cè)量系統示意圖如圖1所示。圖2 為光電倍增管監測尼龍介質表面流注發展過程輸出的波形圖。本文利用光電倍增管主要測量絕緣介質表面流注發展特性參量為流注穩定傳播電場、流注傳播速度。具體試驗介紹和測量方法見文獻。

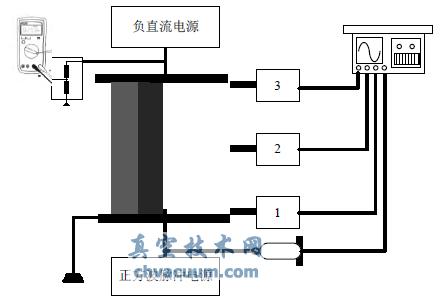

圖 1 試驗?zāi)Ｐ秃蜏y(cè)量系統示意圖

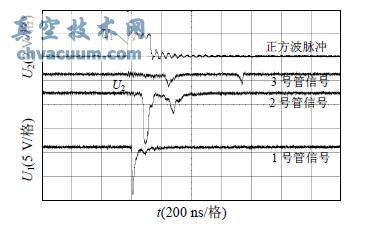

圖 2 絕緣介質表面流注發展的典型波形圖(E=580 kV/m)

　　試驗時，室內溫度穩定在20 ℃左右，相對濕度保持在65%~70%，氣壓為標準大氣。試驗中用到了3 種絕緣介質，分別是尼龍、聚四氟乙烯和復合絕緣材料。尼龍的相對介電常數為5，聚四氟乙烯的相對介電常數為2.2，復合絕緣材料的相對介電常數為3.6。這3 種絕緣介質都做成了長為100mm、寬為100mm、厚度為5mm 的正方形板。尼龍和聚四氟乙烯為組合1，復合絕緣材料和聚四氟乙烯為組合2，分別對這兩個組合進行了表面流注發展特性試驗。

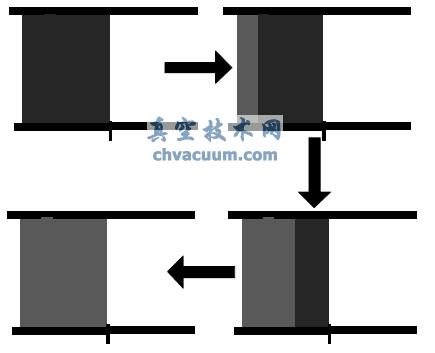

圖 3 試驗方法示意圖

　　以組合 1 為例具體描述試驗過程。如圖3 所示，首先，將20 片尼龍片插入三電極結構中，進行流注試驗，通過測量得到流注傳播參數(流注穩定傳播電場和某電場作用下流注傳播速度)。然后，從外側逐漸將尼龍片替換成聚四氟乙烯片，重復進行流注試驗，得到流注傳播參數。最終，三電極中的尼龍片將被全部更換為聚四氟乙烯片。利用這種方法，就可得到在絕緣介質表面狀況不變時，隨著兩種絕緣介質體積比的改變(整體介電常數改變)的情況下，絕緣介質表面流注穩定傳播場強的變化規律。

4、結論

　　1)定量估計了絕緣介質的介電常數(容性)和表面性能對沿面流注穩定傳播場強和某電場強度下流注傳播速度的影響。

　　2)介電常數大的絕緣介質表面流注穩定傳播場強大，而流注的傳播速度小，其表面流注發展到后半段時由于表面電荷造成的電場削弱更嚴重，發展受到抑制，此外，介電常數大的絕緣介質表面容易積累電荷，在流注沿介質表面發展時也更容易發生電荷的附著，阻礙流注的發展。

　　3)尼龍介質的表面性能與聚四氟乙烯相比更有利于流注的傳播。原因是尼龍介質表面光致電子的發射效應遠大于聚四氟乙烯，可是尼龍介質表面電荷積累和對流注頭部電荷的附著效應也大一些。不過此時光致電子發射效應的作用較強，占主導地位，而表面電荷造成的電場畸變和流注頭部電荷附著對流注的抑制作用稍弱一些。

　　4)復合絕緣材料的表面性能與聚四氟乙烯相比更不利于流注的傳播。原因是復合絕緣材料表面電荷造成的電場畸變和流注頭部電荷的附著效應更大一些，雖然復合絕緣材料表面光致電子發射效應大于聚四氟乙烯表面，但此時光致電子發射效應較弱，并未起到很大的影響。
