本文介紹DL- 6A 型電阻真空計的誤差。DL- 6A 型電阻真空計測量范圍是10^-1~10⁵ Pa，在10~5×10³ Pa，誤差為10%，在小于10 Pa 和大于5×10³ Pa 誤差為35%。

　　電阻真空計以它的量程寬著稱，它的量程是10- 1~10⁵ Pa ，因而減小它的誤差引起很多人的注意。陸國柱等人曾對電阻真空計的誤差進行了理論分析^[1]。隨著電子技術的發展， 真空計的誤差也隨著減小，例如：ULVAC 公司SPX 型號在1~10⁴ Pa， 精度為±15% ， 在0 .1~10⁵ Pa 精度為±30% ^[2]。LEYBOLD VAKUUM 公司THERMOVAC Transmitter TTR90- S 在1×10^-3~100 mbar，精度是10%^[3]。我們研制的DL- 6A 型電阻真空計測量范圍是10^-1~10⁵ Pa，10~5×10³ Pa，誤差為10%，在小于10 Pa 和大于5×10³ Pa 誤差為35%。

1、儀器描述

　　DL-6A型電阻真空計采用ZJ- 52 型規管，定溫工作模式。AD 變換精度為0.01%，輸出信號V與壓強P 的關系如圖1 特性曲線所示。將特性曲線存進單片機，讀取V,輸出P，由數碼管顯示壓強值。由特性曲線可見，當壓強小于1 Pa 與大于10⁴ Pa 時，壓強變化很大，對應的信號V 變化很小，因而誤差較大。DL- 6A 的原理如圖2 所示。

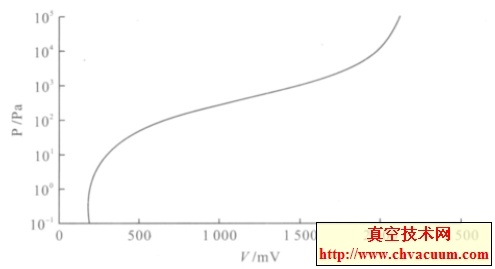

圖1 DL- 6A 型特性曲線

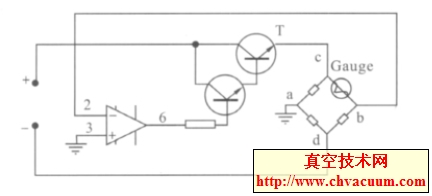

圖2 DL- 6A 原理圖

　　規管電阻絲與其它三個電阻組成橋。電橋工作在平衡狀態即a，b 兩端電位差為0。當氣體壓強變化時，規管電阻絲溫度變化引起電阻值變化，電橋供電壓Vcd 相應變化，維持電橋平衡，保證電阻絲溫度不變，即定溫工作模式。電橋供電壓Vcd 與氣體壓強有關，信號電壓V 由ac 兩端電壓分壓后取得，送到AD 變換，再送到單片機。單片機將此電壓V 變成壓強P,由數碼管顯示。儀器還設置零點和大氣兩個調節。在壓強小于10^-3 Pa與大氣時分別按下零點與大氣的按鍵開關，單片機執行兩個中斷程序，將零點與大氣的修正值存入單片機的eeprom 中。

2、DL-6A型電阻真空計的誤差

　　將DL-6A型電阻真空計送中國計量科學院檢定，結果如表1 所示。

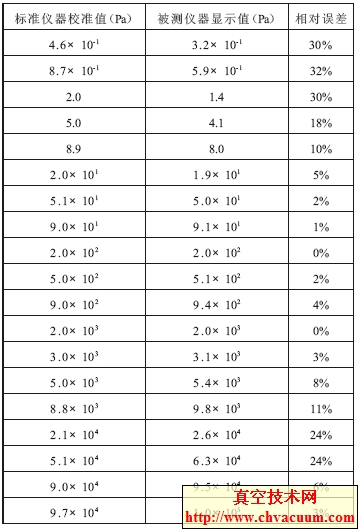

表1 DL-6A型電阻真空計的測試結果

　　檢測時的環境溫度為26℃,氣體為氮?dú)猓?a href="http://www.healwit.com.cn/vacuum-measure/gauge/">規管垂直地平線放置，管口朝下。將上述數值畫成曲線，如圖3 所示。

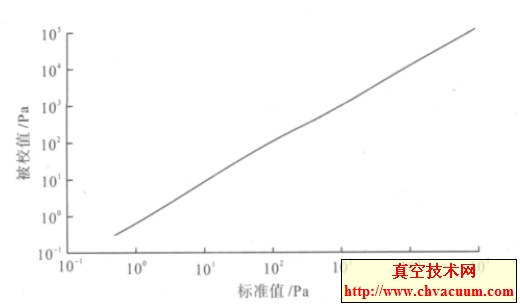

圖3 DL-6A校準圖

3、討論

　　(1) 電阻真空計測量范圍寬，將電子技術的新成就應用到電阻真空計中，可使其誤差減小。DL-6A型電阻真空計測量范圍是10^-1~10⁵ Pa，10~5×10³ Pa ， 誤差為10%， 因而會有廣泛的應用。

　　(2) 真空計讀數在高壓強時與規管放置取向有關，垂直放置在大氣時壓強讀數較小，水平放置在大氣時，壓強讀數較大。規管特性曲線是在垂直放置，管口朝下的條件下獲得的，如果用戶需要在水平放置時工作，可專門為用戶安裝水平放置的特性曲線，這樣保證本文所述的誤差。

　　(3) 測量讀數與環境溫度有關，在環境溫度變化時，應對真空計進行調節，即在壓強小于10^-3 Pa與大氣時分別按下零點與大氣的按鍵開關。

參考文獻

　　[1] 陸國柱，鄒望鉅，等.量程為760~10^{- 3} 托的對流式電阻真空計[J].真空,1985,(6):49.
　　[2] ULVAC，電阻真空計SPX 使用說明書[M].2010.
　　[3] LEYBOLD，Vakuum THERMOVAC Tramsmitler TTR90- s Operationg Manual.
