基于UG和ANSYS的曲軸設計及分析

2014-11-08 于秋華 上海工程技術大學材料工程學院

  利用UG軟件建立轎車發動機曲軸的實體模型,利用UG二次開發軟件計算其動平衡量,計算結果在動平衡量目標值允許范圍內.采用ANSYS軟件對曲軸進行有限元分析,包括曲軸的模態分析和靜力學分析,得到了曲軸的振型圖和固有頻率,以及拉壓工況下曲軸的應力集中情況,為曲軸的設計和改進提供了參考依據。

  轎車曲軸因其幾何形狀復雜,工作環境惡劣,性能要求高而備受關注.轎車曲軸的幾何形狀主要由發動機汽缸的空間排列形式和數目來定,如V6、V8和V12等型發動機.曲軸主要將連桿的運動和力傳遞給齒輪,并為車輛提供動力、主要交變的彎曲和扭轉載荷應力.復雜的幾何形狀和載荷形式?jīng)Q定了曲軸的設計和分析的復雜性.通常在曲軸的設計中,既要實現工作要求,又要滿足各項性能指標,這就使得設計和分析緊密相連。

  轎車曲軸的分析工作包括動平衡分析、模態分析和靜力學分析等.這些工作主要借助于計算機軟件完成,其主要優點是將復雜的計算化為簡單的操作,從而降低對操作者的要求;且計算機軟件能夠準確、快速、多樣地給出計算結果,為分析者提供充足的信息。本文結合UG軟件和ANSYS軟件,完成轎車的3缸發動機曲軸的建模和分析,包括動平衡分析、模態分析和靜力學分析。

1、建模和動平衡分析

  首先,采用UG軟件建立曲軸的幾何模型,利用UG二次開發軟件對其進行動平衡計算。

  1.1、幾何模型的建立

  通過UG的建模功能完成曲軸幾何模型的建立,如圖1所示.4個主軸頸直徑為45mm,3個連桿頸直徑為35mm,曲柄臂厚度為12~19mm.3個連桿頸的旋轉角為120°,即平均分布在主軸頸的圓周上,中心距為40mm.曲軸的材質為碳素結構鋼S48C,鍛造后精加工成形,表面分布有油孔.日本JIS系列標準鋼號S48C的材料特性介于我國的45號鋼和50號鋼之間,見表1。

基于UG和ANSYS的曲軸設計及分析

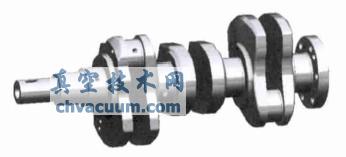

圖1 曲軸的幾何模型

表1 S48C鋼的材料特性

基于UG和ANSYS的曲軸設計及分析

4、結 語

  1)結合利用UG 軟件和ANSYS軟件,建立了轎車3缸曲軸的實體模型,并對其進行動平衡分析、模態分析和靜力學分析。

  2)采用UG二次開發軟件計算了曲軸的動平衡量,其中小頭側的評價面為A 面,動平衡量為1158g·mm,大頭側的評價面為B 面,動平衡量為1285g·mm,均在動平衡量的允許范圍之內。

  3)使用ANSYS軟件對曲軸進行模態分析,采用Block Lanczos法提取模態,計算了曲軸的13階振型,得出曲軸最小固有頻率為579.25Hz,并對其激振頻率進行校核。

  4)利用ANSYS軟件對曲軸進行靜力學分析,計算得到曲軸在最大拉壓工況下的位移和等效應力分布.結果表明:曲軸主軸頸與曲軸臂的連接圓角為彎曲疲勞失效危險區。
