電動調節閥的主體由閥門部件、電動執行器和電動執行器與閥門部件之間的連接件組成。將分離器出口的自力式調壓閥換成電動調節閥，因?yàn)殡妱?dòng)調節閥的開度是可以設置的，能夠很好地控制流量。壓差大、流量大的情況下，最好選用電動調節閥;恒定壓力的情況最好選用自力式調壓閥。

　　油田產液經分離器進行油氣分離后，天然氣經輸送至增壓站系統中。調壓系統既可保證系統的安全，又可保證供氣的可靠性和連續性。天然氣增壓站調壓系統的基本功能是將壓力維持在某個可接受范圍內的同時滿足流量要求。調壓器是一個局部阻力可以變化的節流元件，能夠通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。

1、電動調節閥

　　電動調節閥的主體由閥門部件、電動執行器和電動執行器與閥門部件之間的連接件組成。其中，閥門部件的核心為閥芯，閥芯通過閥桿與電動執行器連接，控制系統通過對電動執行器輸送偏差信號，由執行器內的閥門定位器與當前閥位進行比較，如果在死區外則執行命令改變節流口的開度，進而實現對介質流量的調節。與其他閥門驅動裝置相比，電動驅動裝置具有動力源廣泛，操作迅速、方便等特點。電動調節閥由電動執行器控制開度，管道流體參數(流量、壓力)變化的數據通過PID計算后，以4～20mA的模擬電流信號反饋給上位機RTU，RTU再將其轉化為4～20mA的偏差信號傳給電動執行器，調節閥閥桿能在額定行程內隨信號變化上下移動，從而調節開度來控制壓力和流量。

2、自力式調壓閥

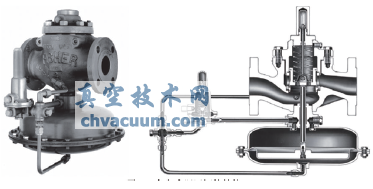

　　自力式調壓閥(FL系列)由調壓器和控制指揮器兩部分組成，如圖1所示。

圖1 自力式調壓閥的結構

　　調壓器主要由閥芯、固定閥座、皮膜(和彈簧連接)等組成，在平衡狀態下，下游壓力P2(通過導壓管進入到低壓閥腔)與皮膜連接的彈簧壓力PM同負載壓力PV(上游壓力P1通過指揮器的調節后進入到高壓閥腔)相平衡。當P2+PM>PV時，閥芯將移向固定閥座的位置，閥門開度減小;當P2+PM

　　當外界給出一個干擾信號(用氣量和進口壓力的改變)，則被調參數(出口壓力)發生變化，傳給測量元件，測量元件發出一個信號和給定值進行比較，得到偏差信號，并被送給傳動裝置。傳動裝置根據偏差信號發出位移信號送至調節機構，使閥門動作起來，調節對象輸出一個調節作用信號克服干擾作用的影響。

3、結語

　　將分離器出口的自力式調壓閥換成電動調節閥，因?yàn)殡妱?dòng)調節閥的開度是可以設置的，能夠很好地控制流量。壓差大、流量大的情況下，最好選用電動調節閥;恒定壓力的情況最好選用自力式調壓閥。
