電廠真空測漏可視化新技術

2019-10-05 陳鵬 萊克舒特

  隨著社會的發展,市場化的逐漸形成,發電廠在重視機組運行運行的前提下,現在正越來越重視機組運行的經濟性,穩定性。因為它不僅關系到電廠的經濟效益,還關系到電廠的生存。而影響電廠經濟性的原因有很多,諸如高加投入率、給水溫度、凝汽器真空等,其中凝汽器真空是很重要的一項,因為凝汽器真空的高低不僅涉及機組的經濟性,還涉及機組的安全性。凝汽器在現代大型電站凝汽機組熱力循環中起著冷源作用,主要任務是一是將汽輪機排氣凝結成水,而且這種凝結水的品質純凈,最適合作為鍋爐給水用,二是在汽輪機排氣口建立與維持一定的真空度,使進入汽輪機的蒸汽在汽輪機內能膨脹到遠低于大氣壓的壓力,使蒸汽所含的熱量盡可能多的轉變成機械功,以提高汽輪機的工作效率。所以汽輪機的真空度的高低對機組運行有很大的關系。

1、法國萊克舒特可視化智能檢測系統簡介

電廠真空測漏可視化新技術

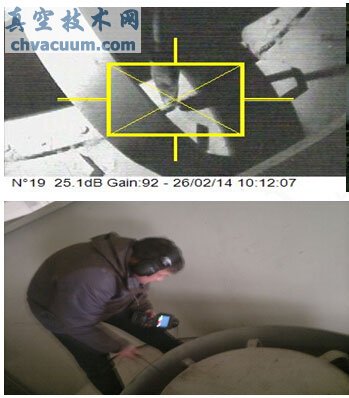

防爆門檢測泄漏

電廠真空測漏可視化新技術

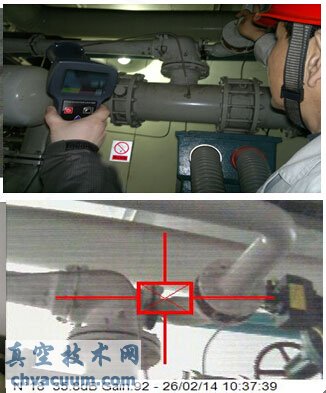

法蘭界面泄漏

  法國萊克舒特(LEAKSHOOTER)智能探測儀由法國利克思公司制造,是世界上第一款高頻可視化泄漏儀,其原理是對分子摩擦所產生弱信號進行提取、分析、跟蹤和處理的技術。高壓、真空或負壓管道泄漏時,氣體分子在泄漏點的擁擠摩擦?xí)a(chǎn)生特殊分子弱信號,系統通過對信號的分析,同時屏蔽周邊環境的噪音,達到探測故障源的精確目的。

2、使用法國LKS特征量的查漏方法

  當凝汽器冷卻管發生泄漏時,空氣被吸入就會產生特征量弱信號。

  一般步驟為:先進入凝汽器人孔門將探測頭對著管板中間偏下位置,離管板約50 mm,調節靈敏度旋鈕,使檢漏儀聲音指示值剛好為0,然后,以此靈敏度為基準進行管板掃描。當發現某區域有聲音超基準時,即為泄漏管束。

3、法國LKS可視化測漏儀在凝汽器查漏上的應用案例

  海門電廠利用LKS特征量系統對3號機組真空系統進行了一系列的查漏工作,取得明顯成效,試驗結果表明,機組真空嚴密性為A缸24帕/分鐘、 B缸32 帕/分鐘,達到集團公司優秀標準。

  華能海門電廠3號機組為103.6萬千瓦超超臨界、一次中間再熱海水直流冷卻汽輪機。由于機組停運時間過長,自今年2月份重新啟動投運以來,機組真空嚴密性試驗結果一直達不到集團公司優秀值,影響了機組的安全經濟運行。針對該情況,海門電廠組織開展了3號機組專項真空系統查漏工作,并從昆山漢吉龍測控技術有限公司引進全球唯一一款針對電廠真空測漏系統的LKS1000可視化測漏儀,成立查漏堵漏治理攻關小組,確保真空查漏工作有序推進。

  真空系統龐大、漏點隱蔽性大,為掌握所有可能漏點,攻關小組從設備缺陷、運行調整等方面查找,并匯總影響真空嚴密性的所有原因,逐條進行分析討論,通過采取LKS特征量法,對與3號機組真空系統有關的法蘭、結合面、閥門盤根、焊縫、表計接頭等近千個可疑部位進行全面檢測,并對泄漏點進行復查確認。對查出的16處泄漏點,他們根據現場實際,通過對結合面部涂膠處理等方式將泄漏點全部消除。

  據測算,3號機組經過查漏治理后,機組真空上升了0.8千帕,供電煤耗可降低1.2克/千瓦時,預計年可節約標煤7200噸,年節約成本約580萬元。

LKS1000應用點如下:

  氫冷機組的氫氣泄漏檢測;電廠凝結器鈦管檢測;大型機泵和變速箱的內部故障監測;軸封泄漏檢測;閥門內漏檢測;法蘭界面、盤根不嚴密性監測;高空高溫高壓管道的密封性在線檢測,空冷島管束遠距離負壓檢漏;抽氣器、進氣門、疏水門泄漏以及其他類泄漏檢測,如中壓疏水系統內漏、凝汽器汽側人孔門及喉部焊縫泄漏、低壓防爆門泄漏、汽側的水位計接頭泄漏、抽空氣系統閥門泄漏等。

電廠真空測漏可視化新技術

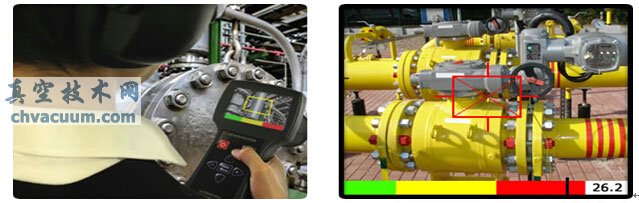

  LKS特征量在線系統在移動掃查過程中,傳感器檢測到泄漏信號后,將它們轉換成人耳可以聽到的音頻信號,并在彩色液晶大屏幕上同時顯示出來。在液晶屏幕上,泄漏源是黃色(泄漏較小,信號較弱)或者紅色(泄漏較大,信號強)的實時可見圖像。同時,連續聲音分貝的有效值和最大值,在液晶屏幕底的橫條光柱以不同顏色和數值顯示出來。

電廠真空測漏可視化新技術
