采用模擬和實驗相結合的方法，研究了真空定向凝固系統中爐內底部保溫層結構對多晶硅溫度場及凝固過程中固-液界面的影響，對比了底部保溫層為開口、半封閉與全封閉3 種情況下的溫度分布及凝固情況。模擬的結果表明，在底部保溫層全封閉時，熱區的輻射加熱效果加強，同時也增加了冷區的散熱效果，使坩堝中的硅料溫度梯度增大。在此基礎上，建立了不需要進行坩堝底部水冷換熱的凝固系統，并進行了實驗。實驗結果與理論分析基本一致，說明可以通過調節爐內裝置來優化多晶硅的真空定向凝固系統，對該系統的設計和優化起到指導與參考作用。

　　傳統能源的過度使用導致其日益枯竭并且價格不斷升高，給商業、交通和金融等行業帶來了一連串的問題。太陽能作為一種可再生的綠色能源，自然成為了人們開發和研究的焦點。最近幾年，隨著太陽能光伏產業的深入發展，多晶硅由于生產成本較低，產量大，已經成為了晶體硅太陽能電池的主流材料。

　　定向凝固技術是冶金法制備多晶硅工藝路線中最為關鍵的一步。從產品質量上看，多晶硅錠晶粒和形狀的控制在很大程度上取決于定向凝固的鑄錠工藝過程，即晶體生長過程中的溫度分布、凝固過程、固-液界面形狀等; 從能源、成本上考慮，進一步減少定向凝固過程中能量的消耗是有效降低多晶硅制造成本的有效途徑。所以，優化設計多晶硅定向凝固系統內的各項工藝參數，控制結晶時的熱場散熱情況以及熱源熱量分布情況等，成為了當前研究的重點。但由于多晶硅錠制備過程中一些數據很難通過直接測量獲得，即使通過反復試驗獲得，也存在周期較長，成本開銷較大等問題。

　　因此，眾多的研究者采用數值模擬的方法來研究?jī)?yōu)化多晶硅定向凝固生長過程。Ma 等對工業生產多晶硅的定向凝固爐進行了熱場、固-液界面及流場的模擬，分析了如何減少C、O 雜質，提高晶體質量，加強能量利用效率。Chen 等應用數值仿真優化了多晶硅定向凝固過程的功率消耗。Wei 等對整個定向凝固系統進行了模擬優化，得到了爐內及硅料的溫度分布，并對熱損失情況作了比較。Shur 等通過數值模擬的方法對定向凝固系統的熱交換管路進行了改造，使多晶硅生長獲得更好的熱場條件，并且通過實驗得到了驗證。本文以實驗室的真空定向凝固爐為原型，對其熱場及固-液界面進行了模擬仿真，通過改變爐內熱區底部保溫層結構和坩堝底部的散熱裝置控制多晶硅的定向凝固過程，減少在長晶過程中對系統水冷熱交換塊的依賴，達到節能降耗、簡化爐型的目的。

1、模型及參數設置

　　1.1、系統模型

　　本文采用常用的多晶硅鑄錠爐進行研究。鑄錠爐的物理模型采用簡化的二維軸對稱模型，如圖1所示。加熱室是多晶硅鑄錠爐的心臟，其內裝有石墨加熱器、坩堝、硅料、熱交換塊和保溫層等。石墨加熱器提供熱源，關閉爐膛后抽真空進行加熱，待硅料完全熔化后，通過熱交換塊與石墨坩堝的下移在硅料中形成一個豎直的溫度梯度，使硅料從坩堝的底部開始凝固，并且逐漸向上生長。

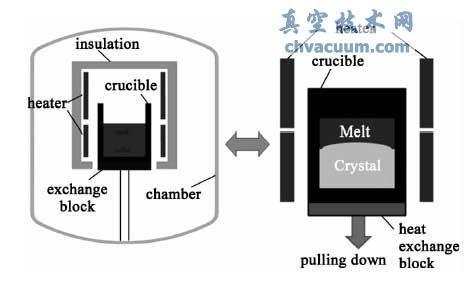

圖1 定向凝固裝置簡圖

　　在凝固過程中，雖然坩堝的下拉速率、熱交換塊的冷卻速率及石墨加熱器的功率都會對硅料產生影響，但是這些工藝參數都能較方便的進行調控。本文著重考察保溫層的幾何結構對凝固過程中熱場及固-液界面的影響，提出通過改變保溫層的幾何結構來控制晶體生產過程，減少該系統對熱交換塊的依賴，省去了凝固過程中因底部進行水冷循環熱交換所產生的功率消耗，達到節能降耗的目的。

3、結論

　　由數值模擬與實驗的結果可以看出，通過改變多晶硅真空定向凝固爐內的底部保溫條件可以調節爐內的溫度場及多晶硅凝固時的固- 液界面。當?shù)撞勘�溫層封閉時，加熱器能夠更為集中的對熱區內的坩堝進行供熱，而移出熱區的坩堝壁面不再接收加熱器的輻射供熱，反而是加強了散熱。這就使坩堝中的硅料在豎直方向上建立起更大的溫度梯度;同時，在底部保溫層封閉的條件下，坩堝底部不需要進行水冷換熱就能達到晶體凝固的效果，且可以通過調節爐內的幾何尺寸來控制溫度場及晶體凝固情況，不僅節約了水冷換熱循環泵消耗的電能，還簡化了該定向凝固系統，使系統自身的能量利用率提高。
