汽車制造企業車身焊接車間的F.A.T.真空發生器，因設備老化等原因，操作盒的開關按鈕開始失靈。將真空發生器上的氣動換向閥改為電磁換向閥，在PLC 中修改SWAC 面板的程序，實現SWAC 面板對真空發生器的控制。

一、簡介

　　汽車制造企業車身焊接車間的自動焊接工位都配備冷卻水真空抽離設備，如采用F.A.T.真空發生器(圖1)，真空發生器的功能是在更換電極頭時，關閉自動焊槍外部的冷卻水循環并排出焊槍內部封閉的剩余冷卻水。

圖1 F.A.T.真空發生器

　　真空發生器的控制采用純氣路控制，操作盒帶有“開”和“關”兩個氣動按鈕，通過控制真空發生器上的氣動換向閥來實現抽水和關閉的功能。因設備老化等原因，操作盒的開關按鈕開始失靈，多臺設備出現同樣問題，更換操作盒的成本較高，單價達到18 000 元。

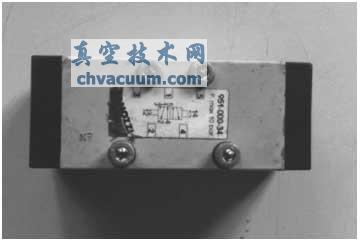

圖2 改進前

圖3 改進后

二、改進過程

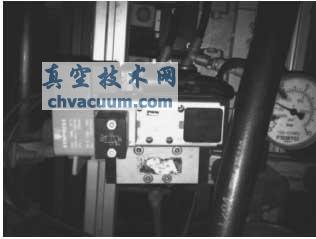

　　如圖2、圖3，將真空發生器上的氣動換向閥改用電磁換向閥，普通2位5 通電磁換向閥即可，

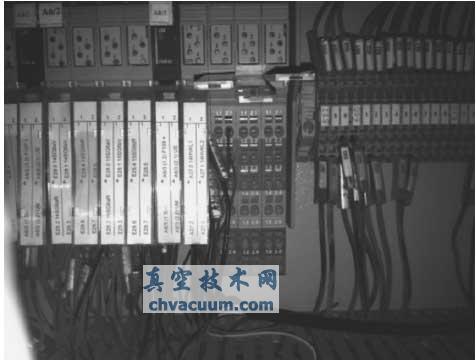

　　從SWCA 面板下面的接線盒內排入一根控制線接線至電磁換向閥，一端接在輸出模塊閑置的端口上，另一端接在電磁線圈的針腳上(圖4)。在PLC 中修改SWAC 面板的程序?qū)崿F(xiàn)SWAC 面板對真空發生器的控制。

圖4 SWCA 面板接線

圖5 SWAC 面板上標示出控制按鈕

三、實施效果

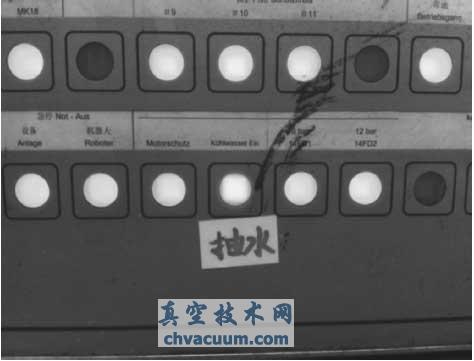

　　在SWAC 面板上標示出控制的按鈕(圖5)，操作真空發生器只需按一下紅色的按鈕即可，無需再去操作控制盒，省去了更換操作盒的成本。此方法在車身焊接車間內已推廣使用，對車間成本控制起到了很大作用。
