低架水蒸汽噴射泵系統的改進方案
2009-06-30 王超 西安建筑科技大學冶金工程學院
在對結構改進前的低架泵進行調試時發現,由于補給水系統失效而引起冷凝器內部充水,導致大量冷卻水返回1 號、2 號冷凝器,并分別經三、四級噴射器抽出,而這一現象并未造成系統真空度下降。
結合真空泵實際運行中出現的這種現象,對整個運行過程和真空系統進行充分的分析,認為在后兩級噴射器抽真空的過程中,同時將冷凝水排出是可行。

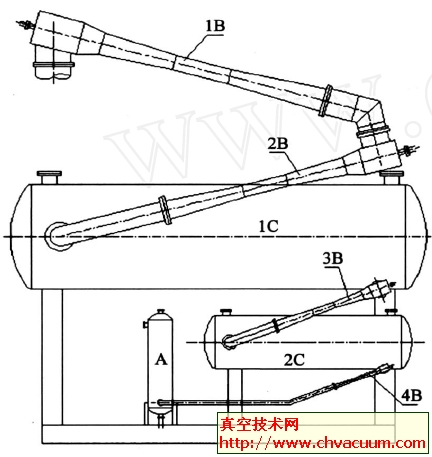

根據這個分析結論,對原系統進行相應的結構改進,具體做法是去掉第一、二級冷凝器對應的1號、2 號冷凝器平衡閥以及引流噴射器,并且從整體布局上考慮,對第三級噴射器出口和第四級噴射器進口與第二級冷凝器的連接位置進行調整,系統結構改進方案結構圖如圖3 所示(A 消音冷凝器;1B、2B、3B、4B 分別為第1、2、3、4 級噴射器;1C、2C 分別為第1、2 級冷凝器) :
圖3 低架水蒸汽噴射泵系統的改進方案
