通過對羅茨泵轉子型線關鍵指標的分析，找出限制羅茨泵工作效率提高的原因，在此基礎上，對傳統漸開線型線進行改進。與傳統型線關鍵指標的對比表明: 改進后型線的徑距比及面積利用系數有了明顯的提高，轉子型線平滑度得到改善。

　　羅茨真空泵因啟動快、功耗少、運轉維護費用低、抽速大、效率高而被廣泛應用于真空冶金、化工、食品、醫藥等行業中。羅茨真空泵是一種雙轉子回轉式容積泵，其工作原理類似于齒輪泵，依靠?jī)蓚�(gè)相互嚙合的齒輪，分別帶動兩個轉子相互嚙合實現抽氣的功能。要保證其正常平穩地工作，最為關鍵的是兩個轉子，而轉子的核心則是型線。轉子型線的設計合理與否，直接關系到真空泵的各項性能指標。因而，轉子型線的設計顯得尤為重要。傳統的轉子型線主要分為3 個大類: 漸開線型、圓弧型、擺線型。圓弧型和擺線型均由于面積利用系數較低、密封性能較差，而得不到廣泛應用。目前，漸開線型由于便于加工且密封性能好而被廣泛采用，但是，依然存在因干涉原因徑距比、面積利用系數得不到提高的問題。作者針對目前傳統漸開線型線存在的問題，提出了一種改進后的漸開線型羅茨泵轉子型線。

1、羅茨真空泵設計的主要參數

　　1. 1、徑距比

　　徑距比是指羅茨泵轉子最大外圓半徑Rm與1 /2中心距的比值，即Rm /a。其大小直接影響到葉型、面積利用系數、轉子剛度、葉輪嚙合性能。因此，在轉子型線設計中，徑距比是一個極其重要的參數。如圖1 所示。

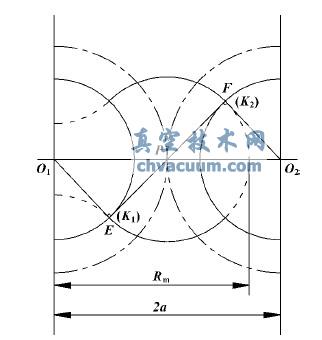

圖1 葉型發生干涉的極限位置

　　隨著徑距比Rm /a 的變大，漸開線嚙合極限點K1、K2逐漸遠離點P，逐漸靠近對應切點E、F。當徑距比達到一定極限時，即Rm /a = ( Rm /a)max = 1 +

　　E 與K1、F 與K2分別重合。而當Rm /a > ( Rm /a)max時，漸開線終點附近的一段型線，將不能與另一葉輪漸開線始點附近的一段型線嚙合，這就發生了葉型干涉現象。

　　正因?yàn)檫@個原因，導致在中心距固定的情況下，轉子型線的改進受到了很大的限制，從而羅茨泵的工作效率難以大幅度地提高。

　　通過主要參數變化的對比，可以看出改進后的轉子型線相對于傳統轉子型線具有明顯的優勢，徑距比突破了傳統轉子為防止干涉而所能取得的最大值的界限，而有效地避免了干涉。改進后的轉子相對于傳統漸開線轉子的面積利用系數也有了10% 以上的提升，從而提高了羅茨真空泵的工作效率，并且改進后轉子的葉峰部分型線圓弧半徑加大，當處于工作狀態時，轉子與殼體之間相對結合更為緊密，減少了空氣的泄漏，進一步提高了羅茨泵的工作效率。其次，葉峰部分型線比較平滑，當兩轉子在嚙合時，氣體均勻變化，降低了氣體因劇烈變化而產生的噪聲，對羅茨真空泵的整體降噪起到了重要的作用。

4、結束語

　　傳統的羅茨泵轉子型線因存在干涉問題，使得羅茨泵工作效率難以提高，發展緩慢。針對這一難題，通過研究，作者對轉子型線進行了改進。通過改進后相關數據的對比，可以看出，徑距比及面積利用系數有了明顯的提高，進而，羅茨泵的工作效率也得以提高。另外，改進后的轉子型線變得更加平滑流暢，這對降低噪聲以及后期轉子的加工都十分有利。
