針對某活塞泵研制過程中出現的自鎖故障模式，應用流體邏輯理論建立活塞泵氣動控制回路工作時間表和工作狀態卡諾圖，通過邏輯推演分析了活塞泵控制回路的邏輯特性。分析結果表明，雙滑閥控制方式中出現兩個滑閥位置狀態相同時即會導致自鎖故障。從理論上明確了該雙滑閥控制方式出現自鎖故障的原因，并據此提出了單滑閥控制方式，可有效避免邏輯冒險問題。

　　隨著航天技術的發展，航天器總體對推進動力系統的性能指標要求也越來越高，如要求推進系統具有重量輕、貯箱壓力低、推力室室壓高及易多次起動等；從系統重量、結構尺寸、安全性及可靠性等角度考慮，采用常規的擠壓式或泵壓式推進系統都難以滿足相應的指標要求�；钊�泵增壓推進系統是介于常規擠壓式與泵壓式推進系統之間的一種新型推進系統。與渦輪泵增壓系統相比，其重量輕、結構簡單、工作可靠及無起動次數限制；與擠壓式系統相比，在40 kN 推力以下，由于貯箱壓力低、推力室室壓高，且不需要高壓氣瓶等裝置，在系統質量方面占有一定優勢。活塞泵作為該新型推進系統的核心部件之一，其研制工作即成為該型系統研制的關鍵環節。目前，世界上僅有美國和烏克蘭成功研制了液體火箭發動機活塞泵，并達到了應用階段。由于該系統具有高性能、輕質化、小型化等潛在優點，針對我國當前航天技術發展與應用需求，急需開展液體火箭發動機活塞泵的探索研究工作。

　　活塞泵是采用全氣動機械閉環控制來實現多缸連續交替動作的，其工作可靠性取決于全氣動機械閉環控制回路的可靠性。在前期探索研制中出現了自鎖的故障模式，即活塞泵多缸互鎖，為了分析原因、提出改進，真空技術網(http://www.healwit.com.cn/)發布此文將對活塞泵控制氣路進行邏輯特性分析。

　　1、活塞泵工作原理

　　活塞泵主要由液缸、止回閥、氣缸、控制閥及導管連接件等組成，如圖1 所示。其工作原理如下：活塞泵工作前，在液路入口壓力的作用下，進液止回閥打開，推進劑填滿4 個液缸。氣路供以高壓氣體并打開下游排液控制閥后，活塞泵便逐步循環工作。由于換向閥A 和C 為常開結構，故與其相連的氣缸A 和C 首先進氣，高壓氣體推動活塞A 和C 進入排液沖程，液缸A 和C排出高壓液體。同時，一部分氣體經滑閥C 進入換向閥B 和D 的控制腔室，使其進氣閥口關閉。當活塞A 和C 運動至行程端部時，滑閥C 換向，換向閥B 和D 控制腔室內的氣體從滑閥口排出，換向閥B 和D 換向，其進氣閥口打開，高壓氣體進入氣缸B 和D，即而推動活塞B 和D 進入排液沖程。同時，一部分氣體經滑閥D 進入換向閥A 和C 的控制腔室，閥芯換向，進氣閥口關閉、排氣閥口打開，氣缸A 和C 開始排氣，當氣缸A和C 中的壓力降低至一定值時，在液體進口壓力作用下進入充液回程。當活塞B 和D 運動至行程端部時，又會進入同樣的換向過程，如此交替工作，實現連續排液。

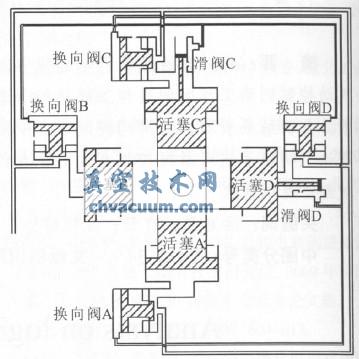

圖1 活塞泵原理圖

　　2、流體邏輯理論簡介

　　流體邏輯理論是研究如何將流體控制元件相互連接起來以滿足給定的邏輯要求，達到自動控制各種機械結構的目的，這就是所謂的流體邏輯設計；另外，也可以用于流體元件的功能識別和驗證已設計出的流體控制系統方案的可行性。它的基礎理論體系來源于邏輯數學，因此流體邏輯就是利用邏輯函數有規則地表示邏輯要求的一種方法，流體邏輯問題的解決主要依賴于布爾代數。

　　2.1、流體邏輯描述

　　邏輯設計和分析首先要提出預期的機器操作程序，清晰地描述在激發每個輸出之前的條件。由于涉及回路的復雜性，用來描述邏輯系統要求的格式可能會有些變化。然而，在各種情況下，無論哪種描述方法都必須建立輸出信號邏輯程序。對于組合邏輯回路來說，其描述格式可能要比時序型系統簡單的多，目前主要描述方法有：真值表、時間表(線狀圖表)、綜合工序表、原始流動表、狀態矩陣、綜合表及邏輯要求表等。

　　2.2、流體邏輯設計

　　為了形成滿足預定要求的系統網絡而選擇和連接邏輯元件的過程稱為邏輯設計。對于組合邏輯網絡，一般采用真值表或卡諾圖就足夠了，因?yàn)樗鼈兛梢蕴峁┫鄬?duì)于各種輸入組合的輸出唯一描述，得出網絡的簡化輸出方程(范式)，就可以選擇相應的邏輯元件來搭建邏輯網絡；而時序邏輯網絡，因?yàn)榫W(wǎng)絡中需要引入了“記憶元件”，這樣網絡就出現了“狀態”，也就引入了狀態流動、狀態等價及狀態替換等問題，故設計過程要復雜得多。目前，流體邏輯設計的主要方法有：一般解法、最小化方法(無關項的利用、求補簡化法、公因子提取法及全能邏輯元件的利用)、經典綜合法(狀態等價、狀態替換、運動流動表、激勵表及激勵圖) 及非經典綜合法(變信號法、全信號法、狀態矩陣法、轉換表法及狀態圖法) 等。

　　2.3、流體邏輯分析

　　在很多情況下，流體控制回路的設計采用直觀推理的方法，依靠設計者的經驗來完成。但這樣做缺乏邏輯綜合的基礎，一旦流體控制回路設計出來，離開了設計者要想尋找故障、改良系統就可能很難下手。流體邏輯分析的目的就在于區分并研究回路的各個元件，確定元件的函數關系式和系統的整套關系式是否有能力滿足所描述的邏輯要求，可以驗證邏輯系統的正確性，也可以揭示故障的原因。

　　結束語

　　本文在介紹某活塞泵工作原理的基礎上，基于流體邏輯理論建立了活塞泵氣動控制回路工作時間表和工作狀態卡諾圖，通過邏輯推演分析獲得了其邏輯特性。在工作時序上，該控制回路能夠驅動活塞泵實現“對缸同步、鄰缸異步”的工作方式；而在回路完備性方面，雙滑閥控制方式中出現兩個滑閥位置狀態相同時即會導致自鎖故障發生，控制回路不能有效地克服邏輯冒險問題，這也是該活塞泵控制方式出現自鎖故障模式的原因，據此提出可采用單滑閥來保證控制回路兩個輸入信號的互異性，從而避免邏輯冒險問題。本文在分析、解決工程研制問題的同時，也探討了流體邏輯理論在復雜流體控制回路特性分析中的應用。
