水環式真空泵在苯胺生產中的應用

2009-08-13 姜新亮 南京化學工業有限公司苯化工部

1、前言

  水環真空泵屬于等溫壓縮、結構簡單、維修方便、適宜于抽除蒸汽、易燃易爆氣體以及帶有少量粉塵氣體的設備,因而應用范圍愈來愈廣。近年來,由于化工、造紙、煤礦、電廠等行業的發展和改造,大型水(液)環式真空泵的需求量急速增加,水環泵向大型化和多樣化方面發展是一種必然趨勢。

  南化公司苯化工部有機生產裝置生產的產品如硝基苯、苯胺、環己胺、環己酮等均是通過減壓蒸餾制得成品。減壓蒸餾是分離提純高沸點液態有機化合物的一種操作技術。對于有些有機化合物,特別是高沸點減壓蒸餾(200℃以上)的有機化合物,在常壓下蒸餾往往會發生分解或聚合,采用減壓蒸餾方法可以避免這種情況的發生。真空提供的能力大小與穩定程度則直接決定了產品的產量和質量,所以選擇合適的真空泵至關重要。本部2003 年以前所建的裝置均采用機械式真空泵,隨著改建、擴建的不斷進行,裝置的負荷和能力不斷提升,加之在質量要求不斷提高的今天,機械式真空泵已很難滿足當前生產的需要,不僅它所提供的真空度不夠穩定,而且維修率極高,嚴重阻礙了裝置的連續性工業化生產。為此,結合生產實際,經過合理選型,有針對性地選擇了適用于本裝置的水環式真空泵。該泵不僅運行穩定,而且能夠提供充裕的真空,滿足了當前生產的需要。

2、水環式真空泵的工作原理[1]

  水環式真空泵由葉輪、泵體、吸排氣盤、水在泵體內壁形成的水環、吸氣口、排氣口、輔助排氣閥等組成。葉輪被偏心的安裝在泵體中,當葉輪旋轉時,進入水環泵泵體的水被葉輪拋向四周,由于離心力的作用,水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部?jī)?nèi)表面恰好與葉輪輪轂相切,水環的下部?jī)?nèi)表面剛好與葉片頂端接觸(實際上,葉片在水環內有一定的插入深度)。此時,葉輪輪轂與水環之間形成了一個月牙形空間,而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點,那么葉輪在旋轉前180°時,小腔的容積逐漸由小變大,壓強不斷地降低,且與吸排氣盤上的吸氣口相通。當小腔空間內的壓強低于被抽容器內的壓強,根據氣體壓強平衡的原理,被抽的氣體不斷地被抽進小腔,此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕,小腔的容積逐漸減小,壓力不斷增大,此時正處于壓縮過程。當壓縮的氣體提前達到排氣壓力時,從輔助排氣閥提前排氣。與排氣口相通的小腔的容積進一步減小,壓強進一步升高,當氣體的壓強大于排氣壓強時,被壓縮的氣體從排氣口排出,在泵的連續運轉過程中,不斷地進行著吸氣、壓縮、排氣過程,從而達到連續抽氣的目的。

  在具體生產運用中,真空泵是以機組的形式使用的,主要由水環真空泵、電動機、熱交換器、氣液分離器及氣、水管路和控制儀表元件等組成,有的還包括減速機。其流程簡圖如圖1。

環式真空泵機組流程簡圖

3、水環式真空泵使用情況

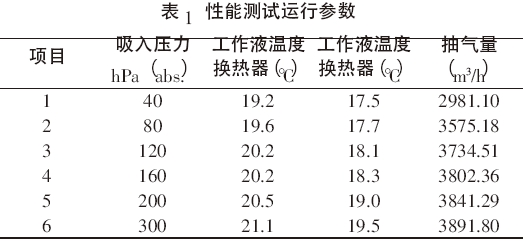

  我單位根據需要選取了不同型號的水環式真空泵應用于不同場合給粗品蒸餾設備提供真空,以型號為TC- 11 的GD Nash 水環式真空泵為例,其性能參數如表1 所示。(試驗條件:轉速590/min,大氣壓力989hPa(abs.),空氣溫度17.5℃,空氣濕度35.6%)

  該型號的水環式真空泵給硝基苯精餾塔帶真空,不僅真空度高,而且運行穩定,即使在高負荷情況下,也完全能夠滿足生產的需要,更重要的是可實現連續長時間運轉而無需切換備機。

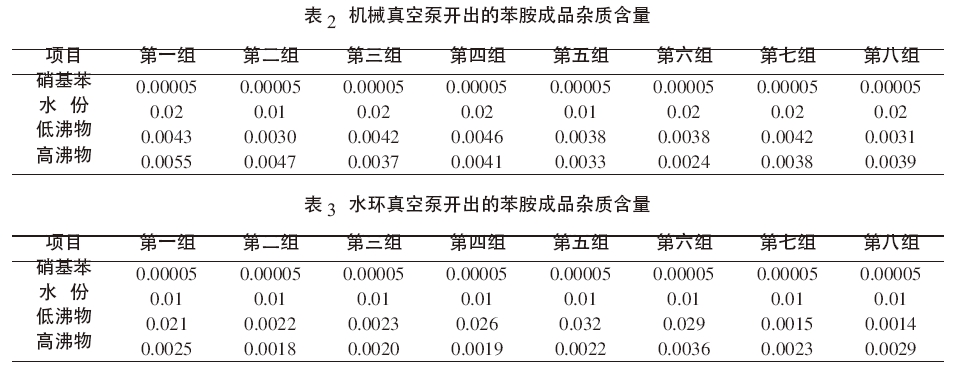

  表2 和表3 數據分別為使用機械真空泵和SK 型水環真空泵給苯胺精制塔帶真空所蒸餾出的苯胺成品數據對比。從表2、表3 不難看出,使用水環真空泵開出苯胺成品不僅水份低,而且低沸物和高沸物含量均有不同程度的下降,這滿足了高端客戶的需求,也為競爭激烈的市場贏取了更為廣闊的生存和發展空間。

  水環式真空泵和機械真空泵相比具有如下優點:

 、僦圃炀纫蟛桓撸菀准庸;

 、诮Y(jié)構簡單緊湊,泵的轉數較高,一般可直接與電動機相連(根據需要亦有增加減速裝置)。

  所以使用較小的結構尺寸,可以獲得大的排氣量,占地面積也小。壓縮氣體基本上是等溫的,即壓縮氣體過程溫度變化很小。由于泵腔內沒有金屬摩擦表面,無須對泵內進行潤滑,而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。吸氣均勻,工作平穩可靠,操作簡單,維修方便。

  由于水環式真空泵中氣體壓縮是等溫的,故可以抽除易燃易爆氣體。由于沒有排氣閥及摩擦表面,故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點,所以在石油、化工、機械、礦山、輕工、造紙、動力、冶金、醫藥和食品等工業及市政與農業等部門的許多工藝過程中得到了廣泛的應用。

4、結論

 。1) 通過在新裝置上選用水環式真空泵用于粗品精制系統是非常成功的,在老裝置上進行改造使用亦取得了良好的效果。

 。2) 水環式真空泵是一種性能優良的抽真空設備,具有很強的抽氣、抽干空氣能力和防止汽蝕特性,同時具有使用安全、工作可靠、自動化程度高、檢修工作量小等特點。

  (3) 由機械真空泵改為水環真空泵后,大大地改善了真空系統的運行工況,提高了產品質量和產量,也降低了電耗。
