1、單面動渦旋盤與雙面動渦旋盤的比較

　　單面和雙面為動渦旋盤上兩面是否都有渦旋齒而言，動渦旋盤上只有一面有渦旋齒為單面渦旋泵，動渦旋盤上兩面都有渦旋齒為雙面渦旋泵。目前國內廠家的產品都為雙面設計，國外廠家的產品大多為單面設計。

　　與單面相比，雙面渦旋泵有較高的抽速和自平衡軸向力的優點，但是由于很高的結構對稱性要求，雙面渦旋盤的加工制造比較困難。

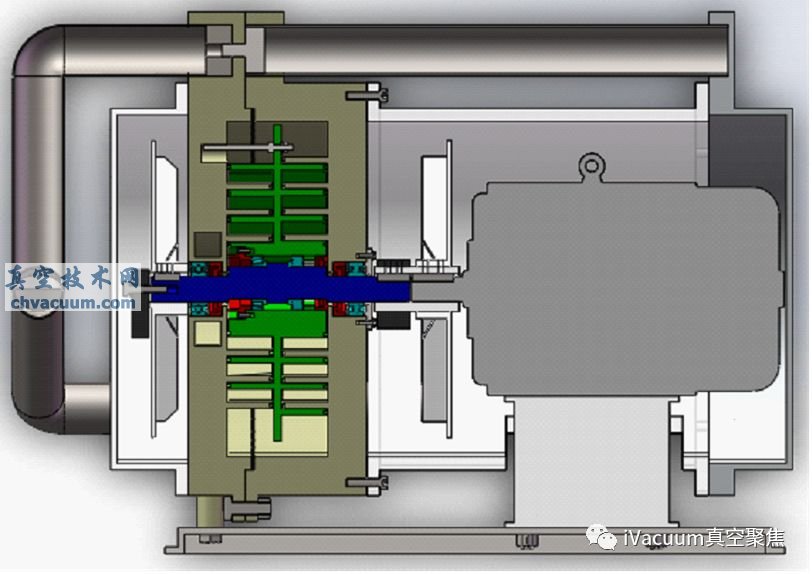

　　在雙面渦旋真空泵的結構中，動渦旋中心要安裝兩個軸承，軸承和真空室直接相連，即使使用動密封，也會造成返油現象，污染真空環境和影響極限真空度，要考慮軸承因真空引起的變形，使用真空軸承，軸承長期在真空條件下工作，會降低軸承的壽命。

　　雙面渦旋真空泵中要求曲軸較長，增大了曲軸的加工制造難度和成本，如果曲軸稍有變形，就會在很大程度上影響側向間隙，從而影響極限真空度，甚至出現碰齒現象。在單面渦旋真空泵中，軸承可與真空室隔開，清潔度和極限真空度提高;結構簡單，動渦旋盤和靜渦旋盤之間容易拆裝，密封條的替換比較容易;曲軸較短，加工制造難度和成本降低。

　　由于曲軸沒有穿過動、靜渦旋盤，不能用一個電機帶動靜渦旋盤處的冷卻風扇，需要另設電機帶動冷卻靜渦旋盤的風扇。

　　動渦旋盤不能自平衡軸向力，主軸受力較復雜，振動較大，降低軸承壽命。

2、單頭渦旋齒和多頭渦旋齒的區別

　　單頭渦旋齒渦旋盤，在需要較高清潔度和極限真空度時具有顯著的優勢，與多頭渦旋齒相比，單頭渦旋齒的特點如下：

　�、俟ぷ髑粩�(shù)少，吸氣量小。

　　②渦旋盤結構簡單，加工制造難度較低，成本降低。

　　③渦旋齒圈數多，密封效果增強，清潔度和 極限真空度高，壓縮比大。

　　多頭渦旋齒渦旋盤，在較大吸氣量的場合下具有顯著的優勢，與單頭渦旋齒相比，多頭渦旋齒的特點如下:

　�、偎�形成的工作腔數多，吸氣量大，工作過程更為平穩，所受氣體力波動變化小，熱力性能高。

　�、诮Y(jié)構緊湊，渦旋盤的外徑小。

　�、坜D(zhuǎn)速低，兩渦旋盤間的相對滑動速度小，進而摩擦功耗低、磨損小，運行可靠性高。

　�、苤鬏S偏心距小，偏心轉子易平衡，動力特性好。

　�、輪螚l渦旋齒圈數少，壓縮比小。

　�、逌u旋齒占據渦旋盤的空間范圍增大，渦旋盤面積利用率降低。

　�、吖ぷ髑粩�(shù)量增加，同一工作腔內的容積變化率增加，壓縮進程加快。

　　在多渦旋齒渦旋盤結構參數設計中，齒數Z的確定極為重要，應根據多渦旋齒渦旋盤幾何模型得出不同齒數下的渦旋盤結構參數組合，通過多方案比較，確定最佳的渦旋齒數和渦旋盤結構參數。
