通過新設計高汽蝕性能、高效率的首級葉輪和誘導輪的水力模型，創新結構設計了300LDTN-200型立式多級筒袋冷凝泵的吸入裝置、軸向力平衡裝置和軸封裝置的結構，必需汽蝕余量減少至0.91米，提高了泵的效率和運行可靠性，并縮短了泵的筒袋高度，降低了制造成本和安裝成本。該泵具有軸向力平衡調控直觀方便、機械密封可靠有效、推力軸承使用壽命長等特點。

　　冷凝泵在火力發電機組中用于汽輪機冷凝水的抽送。冷凝泵對/必需汽蝕余量0的要求非常之低，因?yàn)槔淠�泵的吸入口處在冷凝器的真空吸入壓力條件下。山東萊蕪鋼鐵集團能源動力廠黃前區設有4臺25Mw火力發電機組，為達到高汽蝕性能、高效率、高可靠性要求，能源動力廠與浙江水泵總廠合作成功研制了300LDTN-200型立式多級筒袋式冷凝泵。

冷凝泵結構及性能參數

　　評價立式多級筒袋冷凝泵優劣的主要指標有必需汽蝕余量、效率、運行可靠性、使用壽命、密封效果及安裝維護方便與否等300LDTN-200型立式多級筒袋冷凝泵，性能參數如表1所示，水泵結構示意如圖l所示。在實際運行中表明，泵的性能穩定、可靠性好、使用壽命長，結構先進合理、檢修維護方便、振動小、噪聲低，外觀質量好，產品價格低，完全能滿足電廠流程要求。

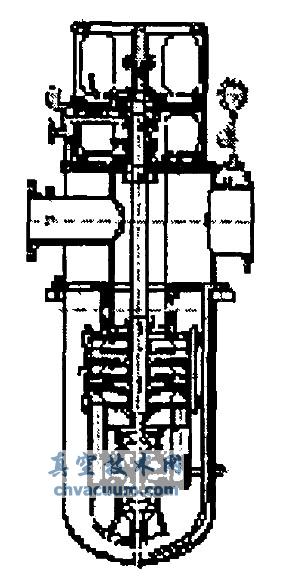

圖1 300LDTN-200型立式多級筒袋冷凝泵結構示意圖

與國內外同類產品的水平對比分析

　　國內生產的立式多級筒袋冷凝泵，汽蝕性能差(必需汽蝕余量NPSH，值大)、效率偏低。國外主要有瑞士蘇爾壽公司生產的LDTN型立式多級筒袋冷凝泵，但其汽蝕性能也不理想。評價立式多級筒袋冷凝泵的優劣主要指標有必需汽蝕余量、效率、運行可靠性、使用壽命、密封效果及安裝維護方便與否等，其中前三條最為重要。通過與國內外先進制造商產品的性能比對，如表2、表3所示，300LDTN-200型立式多級筒袋冷凝泵具有

結語

　　隨著煉鐵、煉鋼技術水平的提高，噸鋼耗用的物料、礦料等逐步接近極限狀態，山東萊蕪鋼鐵集團通過創新300LDTN-200型立式多級筒袋冷凝泵的吸入裝置、軸向力平衡裝置和軸封裝置的結構，提高泵的效率和運行可靠性，有效地提高了發電機組運行穩定性，為提高企業自發電量比例，降低噸鋼成本起到了積極作用。
