根據計算機輔助工藝設計的需求，以Pro/E自帶的Pro/Toolkit開發包為平臺，結合Visual Studio 2005編程軟件，對Pro/E進行二次開發，完成了直齒圓柱齒輪的自動建模程序.該程序通過人機交互界面，即可快速實現直齒圓柱齒輪的建模。

　　由于齒輪傳動具有傳動平穩，傳動比精確，工作可靠，使用的功率、速度和尺寸范圍大等優點，因此齒輪類零件被廣泛應用于各行各業.但是齒輪的三維建模過程卻比較復雜，而且由于不同齒輪的齒數、模數、寬度等參數不同，需要對不同的齒輪分別建模，因而需要進行大量重復性勞動，造成人力、物力的浪費.為了減少設計人員的工作量、縮短產品的開發周期、提高齒輪的三維建模效率，開發齒輪的自動建模程序就有一定的使用價值.Pro/E作為最常用的三維建模軟件，提供了目前所能達到的最全面、集成最緊密的產品開發環境。本文使用Visual　Studio2005對Pro/E 4.0進行二次開發，實現直齒圓柱齒輪的自動建模。

1、直齒圓柱齒輪自動建模的流程

　　進行Pro/E二次開發一般分為以下幾步：確定項目運行模式、設計菜單并編寫信息文件、設計開發環境及編寫源文件、編寫注冊文件、生成可執行文件并注冊運行.圖1所示為直齒圓柱齒輪自動建模流程.首先建立Visual Studio 2005動態連接庫dll文件，將該文件通過Protk.dat文件注冊到Pro/E.注冊成功后，新建一個Pro/E文件，選擇菜單欄里的“特征”菜單，在其下拉菜單里選擇“直齒圓柱齒輪”，然后在彈出的MFC對話框里輸入直齒圓柱齒輪的相關參數，就可以自動創建直齒圓柱齒輪.如果直齒圓柱齒輪還需要打孔和拉鍵槽，可以按照下面的流程繼續操作。

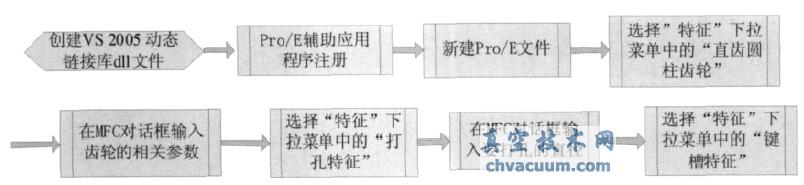

圖1　直齒圓柱齒輪自動建模流程

5、結語

　　本文提出了一種基于Pro/E二次開發的直齒圓柱齒輪自動建模程序的設計方案，介紹了實現Visual Studio 2005與Pro/E 4.0的連接方法，實現了直齒圓柱齒輪的快速自動建模.自動建模能夠提高齒輪的設計效率，進而減小了產品的開發周期.
