針對Pro/E工程圖的標題欄、明細表、圖框繪制困難，缺少標注符號，視圖表達零亂等問題，進行了工程圖標準模板與繪圖格式的制作、標注符號的創建以及繪圖選項的優化配置。實現了標題欄和明細表的參數化輸入，標注符號的一鍵生成，達到了在Pro/E中快速繪制完整二維工程圖的效果。

1、引言

　　Pro/Engineer(簡稱Pro/E)是美國PTC公司旗下的一款集CAD/CAM/CAE一體化的三維軟件，它是目前國際上最流行的三維設計軟件之一。在制造業企業中，Pro/E主要用于產品的三維設計。由于目前多數企業都達不到全數字化的要求，因此在實際生產過程中，二維工程圖仍然是作為指導生產的重要依據。

　　雖然Pro/E擁有強大的三維參數化建模功能，也具備三維模型自動轉化成二維工程圖的功能，但是它在二維工程圖的處理上卻有著許多不盡人意的地方。例如視圖的投影與顯示、尺寸的標注樣式等不符合國標，也不符合行業或企業標準;不能快速生成焊接符號、表面粗糙度、形位公差等標注符號;轉換成dwg格式導入AutoCAD中會出現單位、線型的錯亂等問題。這樣無論是在Pro/E中直接繪制二維工程圖，還是把Pro/E的工程圖導入AutoCAD中繼續繪制，都會出現許多問題，嚴重影響了工作效率。

　　本文參照國標針對Pro/Engineer WildFire4.0的工程圖模塊進行了一個全面的優化處理。具體優化內容包括工程圖模板的定制、繪圖格式的制作、標注符號的創建和工程圖相關的優化配置。

2、模板定制與繪圖格式制作

　　2.1、模板的定制

　　Pro/E模板的定制包括零件模板(.prt)、組件模板(.asm)和工程圖模板(.drw)。依據國標標準，工程圖的長度單位為mm，所以零件模板應采用mmns_part_solid.prt，組件模板應采用mmns_asm_design.asm，工程圖模板應采用a3_drawing.drw(這些模板在Pro/E安裝目錄的“templates”文件夾中，其中工程圖模板需定制多種，這里以a3_drawing.drw為例)，并在零件和組件的模板中輸入相關的參數。這樣三維模板中所帶的全部參數化信息可以傳遞給新建的三維模型，也能傳遞給二維工程圖，避免了重復輸入。

　　2.2、繪圖格式的制作

　　(1)制作工程圖標題欄。在格式(.frm)狀態下，參照國標制作標題欄表格，并輸入相應文本(見圖1)，其中帶&的為參數化的文本，它會隨著三維模型中參數賦值的不同而變化(見圖2)。

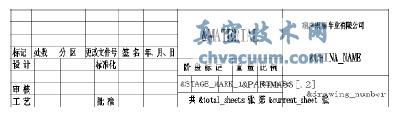

圖1 定制的標題欄格式

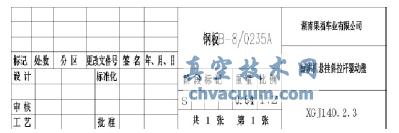

圖2 自動生成的標題欄

4、工程圖快速繪圖實例

　　4.1、工程圖的繪圖步驟

　　本文用一個包含多個零件的Pro/E組件———軸承座總成，來驗證優化后的工程圖繪圖效果。優化后繪圖的具體步驟為:

　　(1)在Pro/E三維環境下創建軸承座總成所包含的全部零件(相同的零件只需創建一個)，再裝配成一個組件，如圖8所示。

　　(2)在Pro/E三維環境中對零件和組件的相關參數賦值;由三維組件直接生成二維投影視圖(優化后的視圖投影已采用第一角視圖，符合國標)，刪除多余顯示的視圖，新建所需要的其他視圖，調整視圖顯示比例;用圖5所示的快捷鍵一鍵導入工程圖格式H_A3_asm.frm，此時參數化的標題欄和明細表以及標準的橫向A3圖框會自動生成，且標題欄和明細表中的參數文本也會自動賦值。

　　(3)用Pro/E自帶的功能對組件工程圖進行尺寸標注，再用用戶創建的標注符號對工程圖進行補充標注，此工程圖需要用到用戶創建的標注符號有表面粗糙度、基準符號、形位公差、球標符號。

　　通過以上三步即可快速繪制出一幅完整的Pro/E二維工程圖(見圖9)。其中字體和箭頭的大小、視圖的投影與線型的樣式，已通過上述繪圖選項的配置設置成符合國標的格式。

　　4.2、工程圖的打印

　　在企業中，為了方便讀圖與交流，二維工程圖經常需要打印成紙質版本。而Pro/E工程圖模塊自帶的打印功能，往往需要進行打印機設置和相關的繪圖輸出配置，才能打印出理想的效果。這種方法不僅難學，而且操作起來比較繁瑣。因此這里介紹一種簡單易學的Pro/E工程圖打印方法，具體操作為:在Pro/E的二維工程圖中，點擊菜單文件—保存副本—選擇pdf格式—在彈出的pdf輸出配置對話框中的常規欄將顏色設置為“單色”，內容欄中將字體設置為“將字體按筆劃成型”，其他選項保持默認—點擊確定，將Pro/E工程圖保存為pdf格式的文件。再到pdf閱讀器中進行打印，打印時設置好圖紙的方向和規格，就可以方便地打印出效果很好的紙質工程圖。

5、結語

　　(1)通過對Pro/E進行參數化標準模板的定制，以及工程圖標準繪圖格式的制作，實現了三維模型與二維工程圖之間的參數化關聯，能自動生成工程圖標題欄與明細表，且標題欄和明細表隨著三維模型的變化而自動更新。

　　(2)參照國標，對Pro/E進行常用標注符號的創建，可以在Pro/E工程圖中快速創建包括各種標注符號的完整二維工程圖，不需再轉到AutoCAD中繼續繪制，提高了工作效率。

　　(3)通過對Pro/E進行繪圖選項優化，使得Pro/E工程圖的視圖投影方向、線型顯示樣式以及其他標注符合國家標準，轉到AutoCAD中不會再出現單位、線型錯亂等問題，能更好地與其他CAD軟件進行數據交換。
