北儀優成TRP系列直聯高速旋片式真空泵
2019-10-05 北京北儀優成真空技術 北京北儀優成真空技術有限公司
本文講述了北京北儀優成真空技術有限公司生成的TRP系列直聯高速旋片式真空泵設計原理、優缺點、技術參數和外形尺寸圖，以便廣大用戶選擇時參考。
TRP系列直聯高速旋片式真空泵設計原理
北京北儀優成真空技術有限公司TRP系列直聯高速旋片式真空泵，以創新設計、精良的制造，滿足客戶的需求。
由泵支座、油箱、電機支座、底板和泵芯組成，配置止逆閥和氣鎮閥保護真空泵和真空系統。效率高、噪音低、易操作及維護方便。
TRP系列直聯高速旋片式真空泵設計特征
1、極限真空度高。
2、完善的內置進氣口止逆閥系統在突然停止時保護真空系統。
3、進氣口和出氣口為國際標準法蘭。
4、低噪音與振動。
5、穩定的恒定壓力油循環系統保護。
6、方便的氣鎮閥控制。
7、便捷的油標檢測和更換。
8、維修和保養簡便。
TRP系列直聯高速旋片式真空泵技術參數
|
|
單位
|
TRP-6
|
TRP-12
|
TRP-24
|
TRP-36
|
TRP-48
|
TRP-60
|
TRP-90
|
||
|
抽氣速率 (50Hz)
|
L/s
|
1.5
|
3
|
6
|
9
|
14
|
18
|
25
|
||
|
極限
壓力
|
關氣鎮
|
分壓力
|
Pa
|
4×10-2
|
||||||
|
全壓力
|
4×10-1
|
|||||||||
|
氣鎮
|
分壓力
|
1.3
|
||||||||
|
全壓力
|
4
|
|||||||||
|
容油量
|
L
|
1.3
|
1.1
|
1.4
|
1.8
|
3.8
|
5.5
|
6.5
|
||
|
進氣口徑
|
DN
|
25KF
|
25KF
|
25KF
|
25/40KF
|
40KF
|
||||
|
出氣口徑
|
DN
|
25KF
|
40KF
|
|||||||
|
電機功率（三相220V/380V）/
（單相220V）
|
kW
|
0.4/0.55
|
0.4/0.55
|
0.75/0.75
|
0.75/-
|
1.5/-
|
2.2/-
|
2.2(3)/-
|
||
|
轉速 (50Hz)
|
rpm
|
1450
|
||||||||
|
噪音 (關氣鎮)
|
dB
|
50
|
50
|
52
|
52
|
56
|
56
|
56
|
||
|
重量 (三相)
|
kg
|
～23
|
～25
|
～37
|
～39
|
～64
|
～83
|
～88
|
||

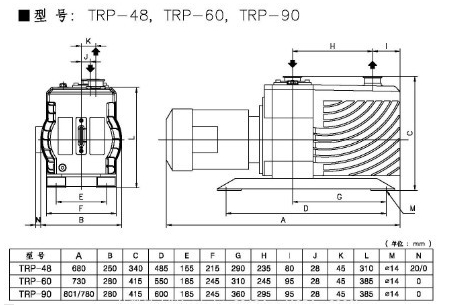

TRP系列直聯高速旋片式真空泵外型尺寸圖
