機械密封故障分析:機械密封泄漏,摩擦副有兩處接觸痕跡

2020-04-19 真空技術網整理 機械密封故障分析100例

故障現象

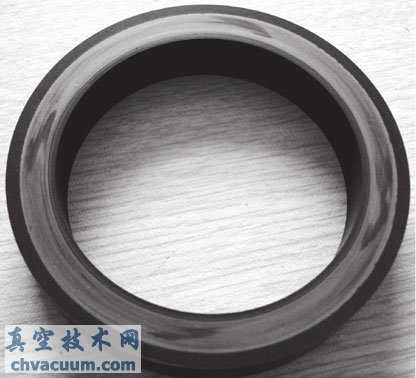

  機械密封環的磨損痕跡在兩個外凸區逐漸消失,如果動環旋轉,則可能出現鋼絲刷式的磨痕( 圖1 、 圖2 )。無論靜止和旋轉,密封均有持續的泄漏。

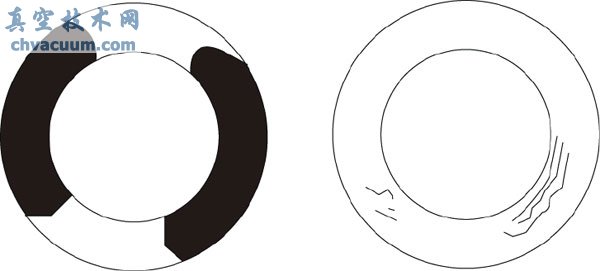

密封環的兩點變形

圖1 密封環的兩點變形

密封環的四點變形

圖2 密封環的四點變形

原因分析

  密封面不平直,主要是應力變形和溫度變形所致。

解決辦法

  1、檢查是否由于密封螺栓緊力過大造成密封壓蓋變形(一般出現在兩點鎖緊的密封壓蓋上)。

  2、用光學平晶檢查密封平面度。

  3、檢查在高溫條件下的密封沖洗介質是否中斷、冷卻系統是否失效。

  4、控制高溫泵的預熱時間。
