由于分子泵對氦氣有較大抽速，因此在真空檢漏系統中通常用分子泵作為主泵，但當檢漏容器很大時需要大量分子泵。低溫泵具有清潔無油、抽速大的優點，如果在檢漏系統中能夠采用低溫泵作為主泵，可以大大減少真空泵數量。本文對以低溫泵為主泵的真空檢漏系統進行了實驗研究，并對實驗現象進行了分析。研究結果表明，低溫泵可以有效提高檢漏系統的工作真空度，對檢漏系統的有效靈敏度影響很小，但以低溫泵為主泵的檢漏系統的反應時間比以分子泵為主泵的檢漏系統反應時間長。

　　為了提高衛星總漏率測試靈敏度，需要將衛星放入專用的大型檢漏容器中采用真空質譜檢漏方法進行檢漏。由于低溫泵具有清潔無油、抽速大的優點，大型真空容器的抽氣系統通常采用低溫泵作為主泵，但低溫泵對氦氣的抽速小，故在檢漏系統中通常使用對氦氣抽速較大的分子泵作為主泵。低溫泵對空氣抽速大，如果在衛星檢漏系統中采用低溫泵作主泵，可以減少泵的數量，節約投資，本文對以低溫泵為主泵的真空檢漏系統進行了研究。

1、實驗研究

　　利用KFTA 空間環境模擬設備進行了以低溫泵為主泵的真空檢漏系統實驗研究。KFTA 設備主要用于衛星部組件熱真空實驗，容器尺寸為Ф1400 mm×3000 mm，真空系統主泵為Ф500 低溫泵，其對氮?dú)獾拿�義抽速為10500 L/s，配有一臺Ф200 復合分子泵，其對氮?dú)獾拿�義抽速為1200 L/s，兩臺抽速為30 L/s 的干泵作為粗抽泵，同時作為分子泵的前級泵，氦質譜檢漏儀接在干泵和分子泵之間的管路上。KFTA 設備的原理如圖1 所示。

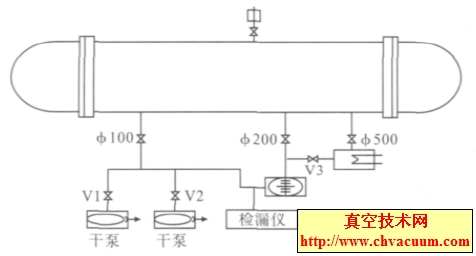

圖1 KFTA 空間環境模擬設備原理

1.1、系統靈敏度的校準

　　利用標準漏孔，分別在分子泵單獨抽氣和低溫泵與分子泵共同抽氣兩種工況下標定系統有效靈敏度。在兩種工況下，系統抽到穩定的真空度后氣體載荷很小，用檢漏儀作為分子泵前級完全可以保證分子泵正常運行，因此在標定系統靈敏度過程中關閉兩個干泵入口閥門。

　　用低溫泵與分子泵共同抽氣，容器達到的真空度為2.6×10^-3Pa，此時檢漏儀輸出的本底信號為1.0×10^-9Pa·m³/s， 關閉Ф500 閥門保持Ф200 閥門開啟， 容器的真空度變?yōu)?.7×10^-3 Pa·m³/s，檢漏儀輸出的本底信號為9.1×10^-10 Pa·m³/s。實驗說明低溫泵的引入可以有效提高容器的真空度，但對本底信號幾乎沒有影響，即低溫泵對氦氣的分流作用很小。

　　檢漏系統的有效靈敏度可按下式計算^[1]

　　式中Qemin—— —系統有效檢漏靈敏度，Pa·m³/s
　　　　In—— —本底噪聲
　　　　I—— —標準漏孔的反應值
　　　　I0—— —本底信號
　　　　Q0—— —標準漏孔標稱值，Pa·m³/s

　　分子泵單獨抽氣和低溫泵與分子泵共同抽氣兩種工況下分別采用兩個標準漏孔進行標定實驗，實驗數據如表1 和表2 所示。

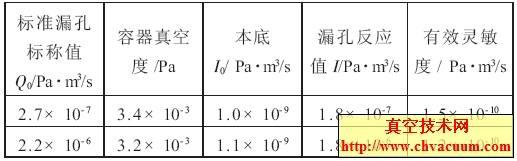

表1 分子泵低溫泵共同抽氣數據

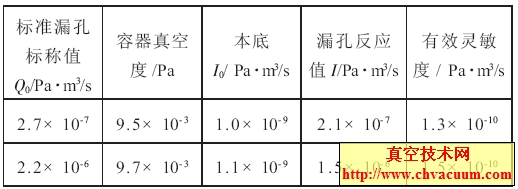

表2 分子泵單獨抽氣數據

　　實驗結果表明，引入低溫泵后，容器真空度有顯著提高，但低溫泵對容器本底幾乎沒有影響，低溫泵對系統的有效檢漏靈敏度幾乎沒有影響。

3、結論

　　根據本文的研究可以得出結論，以低溫泵為主泵的檢漏系統中，低溫泵對氦氣的分流很小，因此低溫泵的引入對系統有效檢漏靈敏度影響很小。但由于低溫泵的低溫吸附作用，引入低溫泵后系統的反應時間和恢復時間都較長，對檢漏的工作效率有一定影響。

參考文獻：
　　[1] 吳孝撿，閆榮鑫. 泄漏檢測[M]. 北京：機械工業出版社，2005：85.
　　[2] 高香院. 現代低溫泵[M]. 西安：西安交通大學出版社，1990：108.
　　[3] 茹曉勤，祁妍，吳樹迎.制冷機低溫泵獲得清潔無油高真空[J]. 航天器環境工程，2006（2）：119- 121.
　　[4] Alexcopoulos T，Avramidou R,Dris E. Leak Detection In Large Vessels[J]. Vacuum,1978 (2):63- 67.
　　[5] Bryan S, Hemmerich J L, Winkel T. Developments in helium leak detection at JET [J]. Vacuum, 1999 (2):215- 217.
