局域網監控的方式已在燃?xì)鉄岜?GHP)空調監控系統上得到成熟應用。為了迎合網絡化需求，在局域網空調監控系統的基礎上，設立網絡服務器，采用服務器端數據庫重建和數據共享技術，實現GHP空調的網絡監控系統。本研究介紹基于WEB的遠程監控方式，構建MySQL數據庫和Tomcat服務器，采用Java語言，實現GHP空調系統的網絡監控、遠程服務和智能化管理功能，不僅極大地降低開發軟件和應用軟件的成本，還為系統在遠程診斷和遠程維護技術方面奠定技術基礎。

1、引言

　　多聯式熱泵空調自20世紀90年代初被引入我國市場后，由于其靈活的安裝方式、便利的控制方式及計費手段等優勢，得到廣泛的應用，目前已被成功應用到樓宇、學校、醫院、商務和別墅等建筑一體化設計中。燃?xì)鉄岜每照{(diào)是以天然氣

　　和液化石油氣等燃?xì)庾鳛轵?qū)動能源，以燃?xì)鈾C(jī)為動力驅動的中央空調系統，可實現采暖、制冷和供應熱水等用途。多聯式燃?xì)鉄岜每照{(diào)，采用典型的壓縮制冷技術，用燃?xì)獍l(fā)動機帶動壓縮機進行制冷，和電力驅動的普通空調相比，它具有發動機缸套水自動除霜功能，所以在寒冷地區使用時，運行效率不受影響。對于空調系統的控制和管理，目前普遍實現的方式是通過LonWorks和BACnet等協議與樓宇自控系統相融合，實現樓宇集中管理與控制。

　　近幾年，物聯網技術為空調行業的網絡監控提供了許多新的管理方案，其中3G物聯網空調可實現空調系統的遠程查詢、控制以及視頻監控。

　　多聯式燃?xì)鉄岜每照{(diào)作為行業的一項重要技術產品，對其各項參數進行合理的監測與控制，對于整個空調系統進行應用管理，實現節能、環保、舒適的生活工作環境是至關重要的。在網絡發展的帶動下，基于局域網和單機監控的多聯式燃?xì)鉄岜每照{(diào)系統已逐步不能滿足用戶需求，用戶更習慣于網絡作業，大量的工作，通過互聯網進行遠程作業。GHP空調的局域網內的管理系統雖然實現了集散式控制方式，但在節能環保、遠程監控、遠程維護、集中管理、海量數據分析等方面卻遠遠落后，所以，在不影響多數中小用戶的單機監控技術的情況下，方便實現空調系統的網絡智能管理是非常重要的，這樣對于節省開發成本、節省用戶成本，使GHP空調系統網絡監控以及管理功能優勢最大化，都是很有利的。采用服務器端數據庫重建技術，可以在局域網控制和廣域網控制之間搭建一座橋梁，不僅實現空調網絡的遠程監管，而且借助強大的數據庫功能，還可以實現各種數據智能分析，為用戶提供更多的服務。

2、系統設計

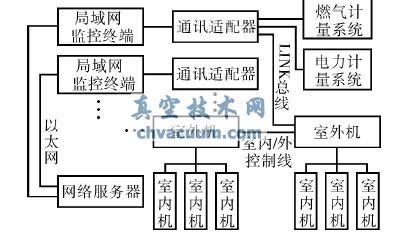

　　本系統在單機監控系統的基礎上，利用數據共享的方法，構建局域網監控終端管理系統和網絡服務器端的數據通訊通道，基于重建服務器數據庫，使Web網絡的遠程系統得以實現。系統構成如圖1所示。

圖1 數據共享構建GHP網絡監控系統

　　局域網監控終端安裝有GHP空調系統監控軟件，通過通訊適配器以LINK總線的方式與各集散室內外機連接，對集散系統進行數據采集、監測、控制和報警。各子網管理系統在監控過程中形成管理數據庫，并以以太網的形式連接至網絡服務器。

　　局域網端數據庫是在單機監控系統或局域網監控系統下形成的，根據應用要求，還有用戶一直采用該種局域網GHP空調系統的監控方式，但隨著網絡的高速發展，物聯網技術的出現，越來越多的用戶希望通過互聯網方便地實現空調系統的遠程監控，本技術在保留原有單機或局域網監控方式的基礎上，采用數據共享和數據庫重建的方式，實現GHP空調系統的網絡監控。

　　本系統設計采用Java語言構架，構建子網端通訊軟件和服務器端通訊軟件，子網端通訊軟件的功能是:(1)子網端的數據發送;(2)服務端的數據接收;(3)監控子網端數據庫的數據變化。服務器端通訊軟件的功能是:(1)服務器端數據的發送;(2)子網端的數據接收;(3)重建服務器端數據庫;(4)監測子網端的通訊狀態。基于服務器端重建的數據庫，服務軟件用于響應客戶端的數據請求，完成客戶端的數據和圖表顯示、控制命令接收。

　　本系統是基于WEB的遠程監控構架，系統設計采用Java語言、Tomcat服務器技術和MySQL數據庫技術。

　　以服務器端數據庫重建實現遠程監控的優勢有以下幾點:(1)不破壞原有局域網監控技術，滿足了不同用戶的需求;(2)大大減少了軟硬件開發成本，不影響系統的運行效率;(3)由于把各子網數據庫在服務器端重建，大量數據在服務器端具備了智能運算的條件，為整個產品的拓展開發和智能分析提供極好的數據資源，更好地服務用戶;(4)由于采用Java及跨平臺開發技術，用戶遠程監控設備不需要制定操作系統或安裝客戶軟件，系統安全性也得到保障。

3、服務器數據庫

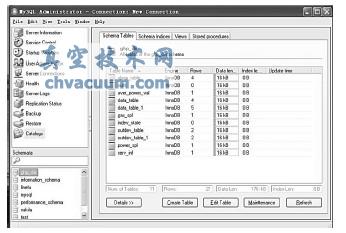

　　數據庫采用MySQL5.5，在服務器端重建GHP數據庫，如圖2所示。

圖2 MySQL重建數據庫

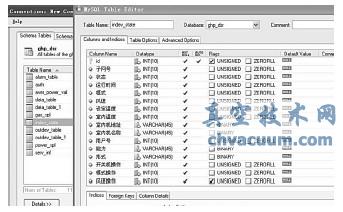

　　圖3所示為室內機表的具體數據及類型，其中包括子網號、運行狀態、運行時間、運行模式、風速、設定溫度、室內溫度等。

圖3 室內機數據

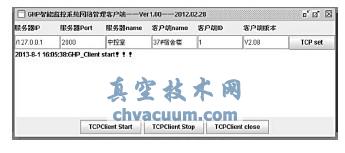

　　各子網監控系統實時把更新數據發給服務器，更新服務器數據庫。在局域網監控中心的設備上，用Java編寫局域網數據庫網絡管理軟件，其界面如圖4所示。

圖4 局域網數據庫網絡管理軟件界面

　　子網監控系統在正常運行的同時，使用預定的握手協議與服務器端口進行數據交互，通過這種交互方式，把各子網的數據庫重建至服務器端。由于服務器歸總了各子網的數據庫數據，所以，它具有對各種數據進行綜合比較及計算的能力。局域網內的智能監控系統可實現在管理系統中的GHP空調系統的集散式控制。多個子網控制系統如果存在于與一個大的區域，例如一個公司或一棟大樓，這將不利于集中管理，各種數據分析對比難度也將增加，不利于管理的有效性和快捷性，沒有比較數據的支持，將不利于節能減排和安全處理的及時性，不利于遠程監控管理和遠程故障診斷，既增加了人力成本，技術成本和系統成本也隨之增加。

　　建立網絡服務器，搭建服務器與各中央管理系統的數據交互平臺，這樣既不影響現有單機控制系統，而且節省成本且行之有效，在此平臺上進行數據交互，服務器端接收相關數據后重建網絡數據庫，為授權的網絡用戶訪問各子網系統服務，用戶可對各子網系統進行監控，報警信息也可以通過網絡及時反饋給網絡用戶。

4、監控效果顯示

　　單機GHP空調智能監控系統實現了室內外機系統的集中管理，通過LINK總線及數據交互設備，將區域性的多臺空調機集中到一臺計算機上進行監控和管理，實現了系統內室內機的分用戶管理、分區域管理、室內機操作記錄、分用戶費用分配、室內機狀態監控、遙控器權限管理、定時操作管理等功能。

　　這里以基于WEB瀏覽器查詢子網GHP空調的概況信息和耗電量與耗氣量數據顯示為例。子網GHP空調的概況信息包括連接狀態、室

　　內外機數量、運行的室內外機數量、總耗電(氣)量等信息。除此之外，可以顯示已連接系統的詳細信息，例如每臺室外機所附帶室內機的數量、運行情況等信息;還可顯示已連接系統的管理信息，例如密碼管理、運行數據分析查詢信息等。燃?xì)鉄岜每照{(diào)在運行過程中，能耗是一個重要參量。以單位時間內所消耗的天然氣總量和電量為參考，建立耗電量和耗氣量參數。可以通過耗電量和耗氣量曲線的形式進行室內機耗電量、耗氣量的統計與分析。

5、結語

　　本文提出了一種采用數據共享技術和服務器端數據庫重建技術，使用Java構架，結合Tomcat服務器技術，實現服務器和各子網GHP監控系統的數據共享，并服務于網絡用戶，解決了GHP空調的網絡遠程監控問題。采用集成后的大量子網空調參數數據，可實現用戶管理功能，例如能耗、收費等統計數據的顯示、對比，用戶可針對性地制定GHP空調系統的各項業務策略。
