常見的三種真空法蘭規格(CF、KF、ISO)區別

2019-10-05 真空技術網 真空技術網整理

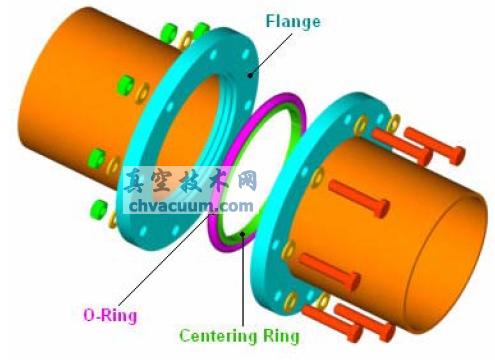

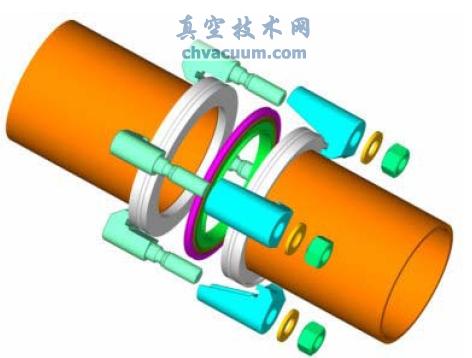

　　最近老遇到有人問一些真空法蘭結構的事，比如什么叫CF法蘭？什么是KF法蘭？什么是ISO法蘭？而ISO法蘭又分ISO-K和ISO-F。那么它們之間又有什么區別和聯系？的確，這些法蘭都是真空系統設計中常用的的法蘭標準，非專業人士的確也容易混淆，所以，真空技術網(www.healwit.com.cn)在這里就將三種法蘭的結構，適用的標準一一列舉出來，希望對大家有所幫助。

1、CF法蘭

　　CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。

　　公稱直徑尺寸包括：DN16, 40, 63, 100, 160, 200，250

　　適用的真空度最高達10^-12 mbar(不知道m(xù)bar等于多少Pa？那趕緊使用真空單位在線換算工具：http://www.healwit.com.cn/tools/pressure.html)。

　　法蘭密封材料通常為Viton、PTFE、無氧銅等

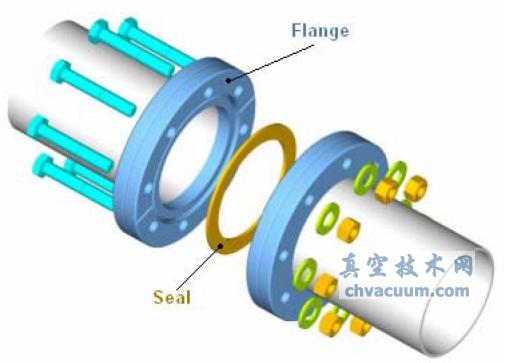

　　法蘭通常為304、316不銹鋼等，具體見下圖所示：

CF法蘭

CF法蘭適用真空標準：

　　GB/T 6070-2007 真空技術 法蘭尺寸

　　http://www.healwit.com.cn/biaozhun/061081.html

　　GB/T 6071-2003 超高真空法蘭

　　http://www.healwit.com.cn/biaozhun/061082.html

2、ISO-KF

　　ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手?jǐn)Q動碟形螺母就可以松開或壓緊聯接。

　　ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10, 16, 25, 40， 50。

　　制造標準包括：DIN 28403，ISO 2861

　　適用的真空度最高達10^-8 mbar。

　　法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等

　　法蘭通常為304、316不銹鋼等

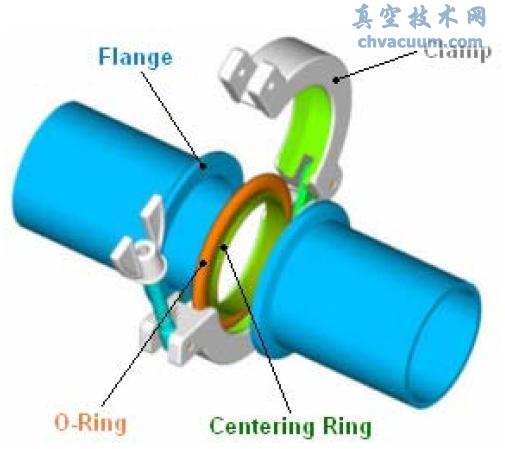

　　ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

ISO-KF
