CAD中填充的編輯包括填充比例、圖案等相關參數的調整以及填充邊界的調整。在選中填充或雙擊填充后會打開填充對話框或命令面板，就可以調整填充的參數，這些參數的設置跟創建填充時是一樣的。這里重點要介紹的是填充邊界，也就是填充范圍的調整。

　　填充可以用線進行修剪，但這并不是常規的填充編輯方法，更常用的是直接調整填充邊界線。

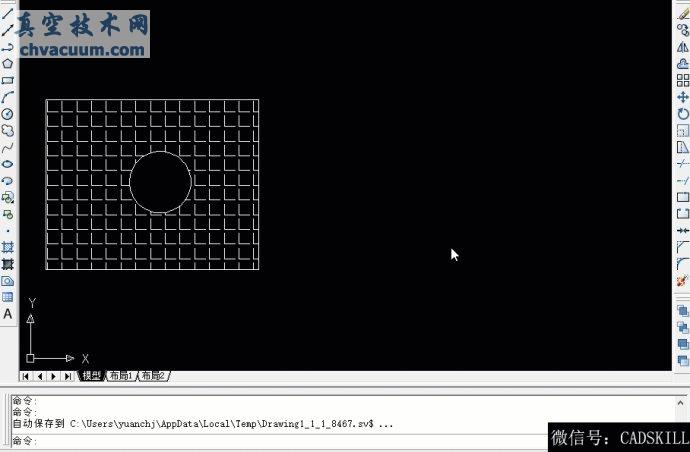

調整關聯的邊界線

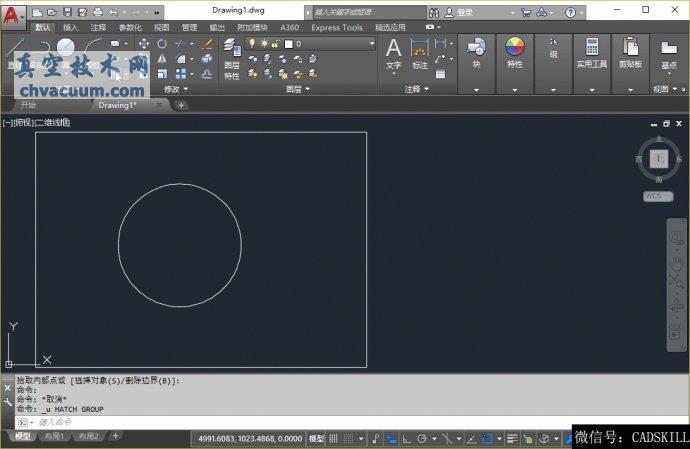

　　當我們創建填充的時候，填充默認是與選定的邊界線關聯的，也就是說填充圖案的邊界會自動匹配選定的邊界線，我們調整邊界線的位置或形狀的時候，填充就會跟隨變化。

　　因?yàn)樘畛淠�認與邊界線關聯，大家也已經習慣了，因此通常直接調整圖形，所以不太關注怎么去編輯填充。

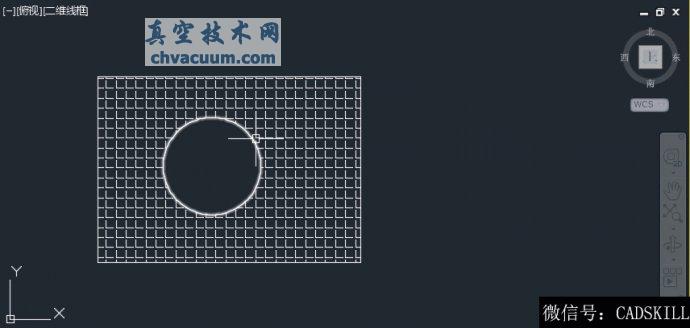

　　在CAD軟件高版本為了更方便大家選擇和調整邊界，當我們選擇填充時，會自動將關聯的邊界一起選中。

編輯不關聯填充的邊界

　　如果創建填充的時候沒有選擇關聯，或者填充后刪除了邊界或單獨移動了填充，填充都不再與邊界線關聯，調整邊界線將填充將不再跟隨變化。在CAD高版本可以直接對填充邊界的夾點進行編輯。

　　但低版本，比如CAD2006、2007版不支持填充的夾點編輯，如果填充已經沒有關聯邊界，就沒有辦法調整邊界形狀了，只能重新生成填充邊界，然后再通過調整邊界線來編輯填充。

　　雖然重新生成了邊界，但邊界跟原始邊界還是不太一樣，原來中間是一個圓，重新生成的邊界卻變成了兩段圓弧組成的多段線。

　　高版本不用打開填充對話框和填充面板，選定填充后，在右鍵菜單中就可以選擇“生成邊界”，而且生成的邊界還原度更高，圓或樣條曲線都不會變成多段線。

選擇新的邊界線

　　高版本中不僅可以編輯填充邊界的夾點，生成邊界，而且還可以給填充選擇新的邊界。

　　有些圖紙中填充沒有關聯邊界了，但填充在某些CAD版本中打開不正常，也不妨重新生成填充邊界，看看邊界有什么問題，處理好邊界問題后，填充就恢復正常，如果不能直接恢復正常，可以重新填充一次看是否能正常。
