石油工程井口裝置圖相比較其它工程圖而言，大多使用剖面圖、曲線圖、示意圖等來描繪，對尺寸要求不是過于嚴格。根據這些特點和需要，熟練使用AutoCAD軟件能大大提高工作效率。作為繪圖軟件的AutoCAD具有強大的圖形功能，速度快、精度高，特別是在繪制復雜石油機械裝置及石油工程設計圖時，更能顯示其優勢。介紹了在繪圖實踐中總結的一些方法和技巧，利用這些方法和技巧可提高繪圖效率。

　　石油工程井口裝置圖是表示石油工程井口裝置特性、參數、制造要求及工程設計要求的圖形，用于石油工程前期設計階段的交流和反饋，難以避免頻繁的修改及變動，手工修改耗時費力。AutoCAD是專業的繪圖軟件，特別適合繪制二維復雜圖形。但要快速使用AutoCAD繪制出精確的二維圖形卻不是一件容易的事情，提高繪圖效率需要平常工作實踐中不斷積累方法和技巧，這就要求根據繪圖步驟，做好每個繪圖細節。

1、建立適合的繪圖模板

　　AutoCAD每繪制一幅圖前，都要進行諸如單位類型、精度、線型、圖層、文字樣式、標注樣式以及圖框等的設置。這些工作麻煩又費時。提高繪圖效率，首要的是減少重復設置的時間，建立適合自己的模板。

　　石油工程井口裝置圖相比較其他工程圖而言，多用剖面圖、曲線圖、示意圖等來描繪，對尺寸要求不是過于嚴格。根據這些特點和需要，可以選擇常用的線型、圖層、標注樣式等建立成*.dwg 模板文件。模板文件是繪制一幅新圖時，用來給這個新圖建立一個作圖環境的樣本，當要繪制新圖時，只要單擊“新建”按鈕，選擇自己的模板。單擊“打開”按鈕，模板里面的內容就已復制到新圖中了。采用模板后，不僅節省了時間，還便于圖形共享。

2、掌握實用的繪圖技巧

　　為了提高繪圖效率，需要熟練掌握常用的AutoCAD基本命令。AutoCAD的繪圖命令多達幾百條，但是常用的不過十幾條，繪圖過程中知道如何選擇最合適的命令來達到目的是提高繪圖速度的關鍵。

　　2.1、先繪制基本圖形，后進行編輯修改

　　電腦繪圖比手工繪圖快的原因就在于它的可修改性。從圖形構成來看，圖形只有直線和曲線這兩種，而曲線又是由大量的圓進行剪切而成的，一張圖其實就是由圓和直線組成。我們可以先畫圓和直線來定位，然后執行修改命令進行一系列的修改，直到成為一個符合要求的圖形。

　　2.2、優先使用“復制”、“偏移”、“鏡像”和“陣列”命令

　　圖形中如果有相同或相似對象，應該優先使用復制命令 。如圖1的采油樹結構示意圖中，存在十幾個類似的閥門開關結構，就可以只畫一個，然后大量地采用復制命令，比手工一個一個的繪制，快了許多倍。圖形中如果要生成多條彼此平行、間隔相等或不等的線條，或者要生成一系列同心橢圓(弧)、圓(弧)等，則應優先選用偏移命令 。如圖2的井身結構圖中，輪廓線彼此平行，弧度相同。我們就可以只畫中心線，用偏移命令，然后修剪得到全部的十條外輪廓線。

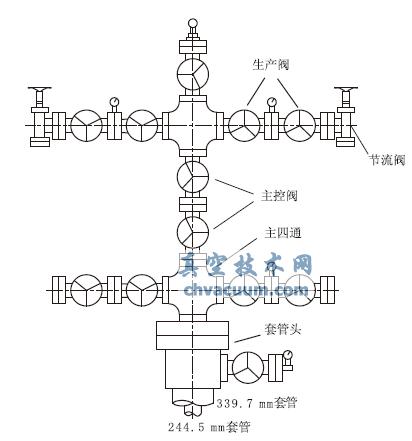

圖1 KQ70/78-65 采油樹結構示意圖

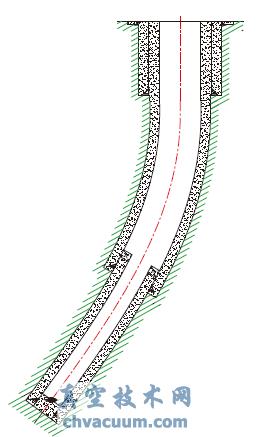

圖2 井身結構示意圖

3、結束語

　　使用AutoCAD制圖時石油裝備及石油工程設計圖是一個不斷學習和摸索的過程，只有對AutoCAD的命令和內容進行全面的了解和透徹的理解，在工作中不斷實踐和積累，才能不斷提高自己的繪圖效率和精度。
