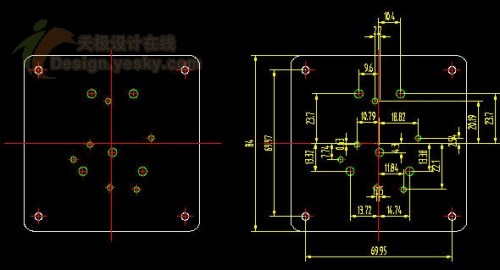

我們在繪圖過程中經常會有這樣的情況：對不規則的孔分布或者類似圖元（尤其是比較多的時候），若用常規的線性標注，容易顯得雜亂，影響讀圖(如圖1)，使用坐標標注方式可最大限度的解決這個問題。

　　本文主要結合上圖舉例說明坐標標注的應用。(從制圖上講，還可用“孔表”來表示各個孔的位置尺寸)。

　　我們常用的有尺寸標注有線性，對齊，角度等類型，但坐標標注和它們的使用有所不同。

　　坐標標注的基本原理

　　首先定義一個相對原點，此點相對坐標為(0，0)，所有其它要標注的點(例如孔中心)，分別標注這些點相對標注原點的X,Y距離即可。

　　簡單說來，進行坐標標注基本如下步驟：

　　1. 自定義標注原點。
　　2. 設置相應的標注樣式(若用現有的標注樣式，此步可省略)。
　　3. 坐標標注。
　　4. 相應的整理調整。

　　我們就以上圖為例，按上述步驟進行實例操作。

　　1. 定義標注原點

　　這個原點自己可以靈活定義，一般可定義在圖形的中心點，角點，或者其它的一些基準點。

　　命令如下：

　　在命令行內輸入：　UCS(回車)

　　命令行提示：

　　COMMAND：輸入選項：[新建(N)/移動(M)/ 正交(G) /上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)/?/世界(W)<世界>]：

　　輸入：M(回車)　　(注：輸入M，對UCS坐標系進行移動)

　　COMMAND：指定新原點或[Z向深度(Z)] <0,0,0>：

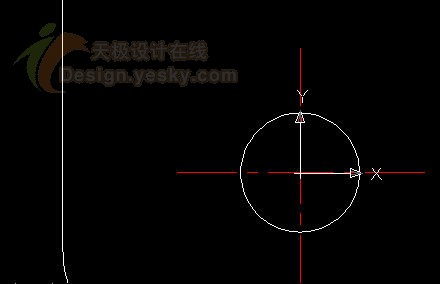

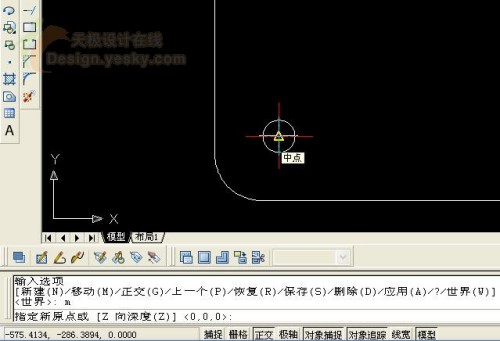

　　按F3打開捕捉，單擊圖中左下角中心點，將其定義為標注原點。如圖2，圖3。
