采用非平衡磁控濺射技術在高速鋼基體上以C₂H₂為反應氣源制備了含氫類金剛石(DLC)膜。使用激光拉曼光譜儀、X射線光電子能譜儀和原子力顯微鏡分析和觀察了DLC膜的微觀結構及表面形貌, 結果表明:DLC膜表面由納米級別的圓形顆粒堆積而成,其結構呈現出DLC的典型Raman光譜特征,薄膜中的碳元素主要以sp²C 鍵、sp³C鍵和C-O鍵的形式存在。以GCr15鋼球為摩擦配副, 在球盤式摩擦磨損試驗機上考察了DLC膜在大氣干摩擦條件下的摩擦學性能。

　　實驗結果發現: 在摩擦初始階段,DLC膜的摩擦系數從實驗開始到達峰值的時間隨著載荷和速度的增大都是減少的; 而在摩擦穩定階段,DLC膜的平均摩擦系數隨著載荷和速度的增大先減小后增大;速度對DLC膜摩擦系數的影響比載荷更加顯著。用掃描電子顯微鏡觀察了磨痕形貌并分析了磨損機理:DLC膜的磨損特征主要為以犁溝現象為主的粘著磨損。隨著速度的增加,磨痕表面犁溝現象變弱;而隨著載荷的增加,磨損表面的犁溝現象變明顯。

　　類金剛石(DLC)膜是一種具有高硬度、高彈性模量、低摩擦系數、電絕緣性和良好的生物相容性等優良性能的非晶碳膜,在機械、電子和生物等領域得到了廣泛的應用。目前,DLC膜的制備方法主要有磁控濺射、真空蒸發和等離子體化學氣相沉積等。真空技術網(http://www.healwit.com.cn/)研究發現不同制備方法所采用的裝置和工藝不同,制備的DLC膜的成分和結構差別很大,從而造成DLC膜的性能也存在著很大的差別。

　　非平衡磁控濺射是在磁控濺射的基礎上發展起來的一種制備薄膜的技術,已經廣泛應用于半導體、材料和光學等領域。與磁控濺射相比,它改變了位于靶材背面的磁場強度, 在沉積區域內形成了不平衡磁場, 具有濺射速度快、容易獲得均勻的高精度膜厚、膜層致密和附著性好等優點,可以制備性能良好的DLC膜。本文采用非平衡磁控濺射的方法,以乙炔和氬氣為工作氣體,在高速鋼基體上制備了含氫DLC膜。利用原子力顯微鏡(AFM)分析了薄膜的表面形貌。通過拉曼光譜(Raman)和X射線光電子能譜(XPS)表征了制備所得薄膜的微觀結構。最后, 考察了在不同載荷和速度下DLC 膜干摩擦條件下的摩擦學性能, 用掃描電子顯微鏡(SEM)觀察了磨痕形貌并分析了其磨損機理。

1、實驗方法

1.1、薄膜的制備

　　基體為高速鋼(W6Mo5Cr4V2), 其洛氏硬度HRC為60~62。直徑為30mm,厚度5mm的圓盤試樣經過打磨、粗拋和精拋等一系列預處理后, 其表面粗糙度Ra為0.03~0.04um。非平衡磁控濺射所用的靶材為高純度鎢(純度99.99%),99.9%的高純度氬氣作為保護氣體。實驗時,基體經在含有5% 金屬清洗劑的去離子水超聲波清洗45min,干燥后置于真空室內可旋轉的試樣架上。待真空室抽真空度至3.3×10^-3Pa時, 利用離化的氬離子對工件表面進行濺射轟擊,使其露出新鮮表面, 濺射時間為20min。最后采用C2H2和Ar為工作氣體,在基體上制備厚度約為2um的DLC膜。詳細的實驗過程可參考文獻,本文實驗參數見表1。

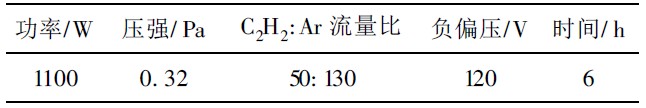

表1 制備DLC薄膜的試驗參數

1.2、薄膜的結構和性能表征

　　采用Innova型AFM觀察薄膜的表面形貌,掃描范圍為10um×10um;用LabRAM HR800型激光Raman光譜儀和ESCALAB MKII型能譜儀分析DLC膜的結構。用UMT-II摩擦磨損試驗機測試薄膜的摩擦磨損性能, 摩擦副采用直徑為9.5mm的GCr15鋼球, 運動方式為球-盤式,干摩擦,環境溫度為20~25℃,相對濕度(RH)為55%~60%。用JSM-6700F型掃描式SEM觀察DLC膜表面磨痕形貌。

結論

　　以C2H2為碳源,Ar為輔助氣體,采用非平衡磁控濺射技術在高速鋼表面制備了DLC膜,通過對薄膜進行各種實驗測試,得到以下結論:

　　(1) DLC膜表面由納米級別的圓形顆粒堆積而成,表面光滑致密; Raman分析表明薄膜結構具備DLC膜的典型特征;XPS分析表明DLC膜中的碳元素主要以sp²C鍵、sp³C鍵和C-O鍵的形式存在。

　　(2) 在摩擦初始階段,DLC膜的摩擦系數出現了峰值;DLC膜的摩擦系數到達峰值的時間隨著載荷和速度的增大都是減少的;而在摩擦穩定階段,DLC膜的平均摩擦系數隨著載荷和速度的增大先減小后增大;速度對DLC膜摩擦系數的影響比載荷更加顯著。

　　(3) DLC膜磨痕表面SEM觀察分析表明,DLC膜的磨損特征主要為以犁溝現象為主的粘著磨損。DLC膜具有較好的耐磨性,在較低的速度下,磨痕表面存在著犁溝,隨速度的增加,磨痕表面犁溝現象變弱而較光滑;而隨載荷的增加,磨損表面的犁溝現象變明顯。
