通過改變磁控濺射過程中氬氣與氮?dú)?Ar/N2)的分壓比，制備了多種不同厚度的Si90Al10Nx 薄膜樣品，并采用透射率輪廓法對樣品在熱處理前后的光學性能(包括折射率和消光系數)進行了測量和分析。結果表明，樣品的光學性能可通過調整Ar/N2 的流量比、薄膜厚度、退火條件等工藝參數加以控制。

　　傳統的玻璃應用在建筑物上主要是采光，隨著建筑物門窗尺寸的加大，人們對門窗的保溫隔熱要求也相應的提高了，低輻射鍍膜玻璃作為重要的建筑節能材料，在推進中國建筑節能方面正在發揮著越來越重要的作用。由于氮化硅材料具有高的化學穩定性、高電阻率、良好的光學性能、優良的耐磨性和抗劃傷能力等特性，低輻射鍍膜玻璃的介質層主要采用氮化硅薄膜。但是單純的氮化硅薄膜與金屬介質層之間的附著力不強，并且不利于降低鍍膜玻璃的輻射率。為提高低輻射鍍膜玻璃的膜層附著力，提高鍍膜玻璃的節能性能，降低鍍膜玻璃深加工的生產成本，可將鍍膜靶材更改為摻雜10%Al 的硅靶。

　　本文研究了Si90Al10 靶材在磁控濺射鍍膜過程中氬氣與氮?dú)獾姆謮罕茸兓瘜?duì)膜層材料影響，并從氬氣與氮?dú)夥謮罕葘?duì)膜層光學性能影響的角度分析Si90Al10Nx 材料鍍膜的最優控制工藝。

1、實驗方法

1.1、樣品制備

　　實驗采用交流磁控濺射法，利用德國萊寶光學生產的Apollon G 3210/7-H 型的鍍膜生產線，通過改變氣氛在玻璃基片上制備SiAlNx 薄膜。靶材為Si90%Al10%的旋轉靶，濺射的本底真空度為1.2×10^-4 Pa，以高純氬氣(99.99%)為濺射氣體，以高純氮?dú)?99.99%)為反應氣體，濺射時的工作氣壓為0.8 Pa。以厚度為6 mm，尺寸為600×900 mm² 的普通白玻璃為鍍膜基片，玻璃基片在本特勒清洗機

　　中使用去離子水進行清洗，并使用高壓空氣進行吹干。在制作樣品前，首先用Ar 氣濺射清洗靶材表面2 h，在工作電壓、電流和工作氣壓都保持穩定。濺射過程中，線速度為0.5 m/min，濺射功率為70 kW，共5 對濺射靶材共同工作，沉積溫度約為105℃，通過改變氬氣與氮?dú)獾谋壤秊?:1、1:1.2和1:1.33，分別得到試樣No.1，No.2 和No.3(詳細參數見表1)。

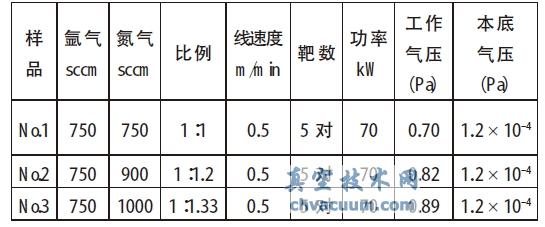

表1 三個樣品的具體實驗參數

1.2、樣品測試

　　濺射鍍膜完成之后，將No.1、No.2、No.3三個樣品分別切割成100×100 mm²的小樣品，使用PerkinElmer公司生產的Lambda950 UV/VIS spectrometer 分光光度計對樣品進行光譜測試，得到三個樣品熱處理前的可見光透射的光譜曲線。然后將三個樣品放入700 ℃的退火爐中，在大氣環境中退火4.5min，取出后利用風扇對其進行快速冷卻。冷卻到室溫之后，再利用分光光度計對樣品進行光譜測試，得到熱處理后的可見光透射的光譜曲線。

3、結論

　　(1) 在Si90Al10 靶材的鍍膜濺射過程中，保持氬氣與氮?dú)獾谋戎禐?:1.2可以得到折射率相對較穩定的膜層，能夠減少散光，有利于膜層在不同角度上的色彩控制;膜層在經過熱處理后折射率趨于穩定，可以有效減少膜層的光散射。

　　(2) 氬氣與氮?dú)獾谋戎禐?:1.2可以得到較高消光系數的膜層，該膜層在熱處理前后都保持相對較高的消光系數，有利于低可見光反射膜層的生產;氬氣與氮?dú)獾谋戎禐?:1可以得到較低消光系數的膜層，有利于外觀色彩質感較強膜層的生產。

　　(3) Si90Al10靶材的鍍膜濺射率隨著氮?dú)夥謮旱纳�高而降低，但濺射率升高的幅度逐漸減少。
