H13模具鋼經過熱處理可以獲得優良的性能，諸如高強度、紅硬性及高的沖擊韌性值。從解析H13鋼的化學成分入手，對選用高溫球化退火、淬火及二次回火做了說明，提供了工藝數據，并在結論中給出了生產實踐中獲得的五條經驗。

引言

　　H13鋼是國際上廣泛應用的一種熱作模具鋼，因?yàn)楦邷叵戮哂辛己玫臎_擊韌性、耐磨性、延展性、熱硬性而應用于壓鑄模、熱鍛模及擠壓模的制造。本文介紹的是H13鋼改鍛后的熱處理工藝。

1、鋼的化學成分

　　H13 鋼是美國國家標準ANSI鋼號，相當于中國GB/T1299中的4Cr5MoSiV1。H13鋼中有Cr、Mo、Si、V 等合金元素^[1]，見表1，除了Si元素不形成碳化物，Cr、Mo、V三種元素均會與碳結合形成特殊碳化物，這些特殊碳化物將會提高鋼的耐回火性。

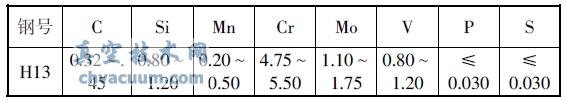

表1 H13模具鋼的化學成分

　　Cr的影響：Cr能與碳結合形成特殊碳化物，當鉻的碳化物固溶于奧氏體中，可以提高過冷奧氏體的穩定性。當它固溶于馬氏體中有助于提高其回火能力，促進二次硬化效應，較多的Cr主要目的是提高H13鋼的淬透性、高溫強度和抗高溫氧化能力^[2]。

　　Mo的影響：Mo也是碳化物形成元素，在H13鋼中可提高鋼的回火穩定性和耐磨性。

　　Si的影響：提高鋼的強度、硬度及耐回火性，同時弱化熱處理爐內氧化氣氛。

　　V的影響：降低鋼的過熱敏感性，提高鋼的回火穩定性及二次硬化效應，彌散分布的碳化釩質點能大大提高鋼的耐磨性。

2、熱處理工藝選擇

2.1、臨界點

　　熱處理溫度、冷卻方式?jīng)Q定于鋼的臨界轉變點與等溫轉變圖。1)H13 鋼臨界點：Ac1，850~885 ℃，Ac3：910 ℃。2)冷卻轉變臨界點：Ar1，700℃;Ar3，820 ℃;Ms，335 ℃。3)奧氏體化溫度：1 010 ℃

2.2、退火

　　為了對H13鋼鍛件消除應力、改善組織、細化晶粒、降低硬度、便于機加工，需要進行退火處理。H13 合金元素較多，加熱時轉變較慢，故不能用常規退火而應采用高溫球化退火，使合金碳化物形成均勻的粒狀體，得到細粒狀珠光體組織。高溫球化退火溫度應稍高于鋼的加熱臨界點溫度Ac1，在該溫度下進行保溫，有利于保留未溶碳化物質點，到冷卻過程中這些質點即可成為粒狀組織的晶核，保證得到均勻細小的粒狀組織。

　　球化退火的冷卻過程中應該在相變點Ar區域等溫處理，促使細粒狀珠光體形成并有助于碳化物聚集為細小顆粒，從而降低硬度，便于機加工。

2.3、淬火

　　H13鋼具有良好的淬透性，對小于150 mm厚的零件油淬能夠?qū)崿F(xiàn)均勻的硬度。但因鋼中含有Mn、Si元素容易引起氧化與脫碳。在生產實踐中，建議采用鹽浴、可控氣氛熱處理、真空熱處理等，也可以用覆蓋物或涂料進行防脫碳保護。

　　淬火溫度選擇1 030 ℃ 能獲得硬度54~55 HRC，超過1 040 ℃晶粒開始長大。故推薦熱處理溫度范圍1 030~1 040 ℃。同時應特別注意出爐時應預冷至Ac3 以上20~30 ℃(950~980 ℃)以減小應力集中，從而避免開裂。

2.4、回火

　　為了消除應力并提高H13鍛件高溫下的韌性必須進行高溫回火。利用H13鋼中合金元素良好的耐回火性和二次硬化作用，采用二次回火可提高模具壽命�；鼗饻囟�(580±20)℃獲得硬度47~52 HRC�；鼗鸷蟮慕M織為回火馬氏體和少量粒狀碳化物。

3、結論

　　H13鋼在熱處理后具有良好的紅硬性、高溫韌性及抗熱疲勞性。為了確保熱處理的質量，生產中應注意如下幾點：

　　1)原材料的檢驗：需做宏觀缺陷檢查，及時發現諸如夾渣、中心縮孔、折疊、表面裂紋等缺陷。

　　2)鍛件鍛后應隨爐冷卻或緩冷，并及時進行退火處理。

　　3)因H13鋼易氧化脫碳，故鍛模坯應適當增加加工余量以免淬火后發生軟點。

　　4)模具返工必須進行低溫退火后方能重新淬火以免造成開裂。

　　5)熱處理過程中應嚴格按照作業指導書執行操作。

參考文獻

　　[1] 趙昌盛.模具材料及熱處理手冊[M].北京:機械工業出版社,2008: 337.

　　[2] 美國金屬學會. 金屬手冊[M]. 第9版.北京: 機械工業出版社,1991：127-128.
